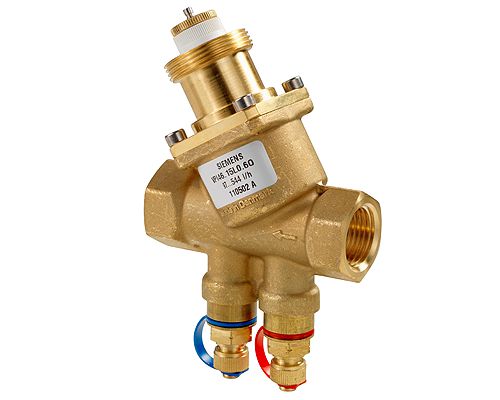

VPI46.20F1.4Q
VPI46.20F1.4Q: Седельный клапан со встроенным регулятором перепада давления (Комбиклапан) 2-х ходовой, PN16, 220…1330 куб.м./час, DN20, 1…120 C, резьбовой
Комбиклапан 2-х ходовой с классом давления PN16 на DN20. Максимальная температура теплоносителя 120 C.
Краткое описание
Pre-adjustable Combi valves, PN 25, internally threaded for- ventilation and air conditioning plants for control on the water side and automatic hydraulic balancing of terminal units, such as fan coils, induction units, and in heat exchangers for heating or cooling.
- heating zones like self-contained heating systems, apartments, individual rooms, etc.
- closed circuits
Volumetric flow 220…1330 l/h. With differential pressure test points.
| Шток | 5 мм |
| Скорость утечки | Class IV (0…0.01% of volumetric flow V100) |
| Класс PN | PN 25 |
| Объёмный проток V | 1330 л/ч |
| Объёмный проток Vmin | 220 л/ч |
| DN | 20 |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | 1…120 °C |
| Температура окружающей среды, работа | 1…50 °C |
| Характеристика клапана | Linear |
| Допустимое рабочее давление | 2500 кПа |
| Material, valve body | Устойчивая к потере цинка латунь, DR, CW602N |
| Материал внутренних частeй клапана | Бесцинковая стойкая латунь (DR), CW602N, нержавеющая сталь, PPS |
| Connecting thread | Rp ¾" |
| Резьба | Rp ¾ " |
| Положение при монтаже | Строго вертикально |
| Δpmax | 600 кПа |
| ΔPmin | 22 кПа |
| SSA.. Δpmax | 600 кПа |
| SSA.. ΔPmin | 22 кПа |
| STA..3.. Δpmax | 600 кПа |
Логистическая информация
| Длина упаковки, см | 9 |
| Ширина упаковки, см | 15,9 |
| Высота упаковки, см | 4,5 |
| Вес, кг | 0,581 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VPI46.20F1.4Q |
| Типовое применение клапанов | Фенкойлы |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Дания |
| Тип клапана | Седельный клапан со встроенным регулятором перепада давления (Комбиклапан) |
| Серия | VPI |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN16 |
| Номинальный диаметр DN | DN20 |
| Тип соединения | Резьба внутренняя |
| Ход штока, мм | 5 мм |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Температура теплоносителя | 1…120 C |
| Максимальная температура теплоносителя | 120 C |
| Положение при монтаже | Строго вертикально |
| Скорость утечки | Класс IV (0…0.01% от объемного расхода) |
| Материал корпуса клапана | Устойчивая к потере цинка латунь, DR, CW602N |
| Характеристика клапана | Линейная |
| Минимальная температура теплоносителя | 1 C |
| Минимально настраиваемый объемный расход через полностью открытый клапан | 220 |
| Объемный расход через полностью открытый клапан | 1330 |
| Наличие нипелей для измерения давления | да |
| Компенсированный по давлению | Нет |
| Рабочая температура окружающей среды | 1…50 C |
