Клапаны центральных систем теплоснабжения и вентиляции
Сертификат

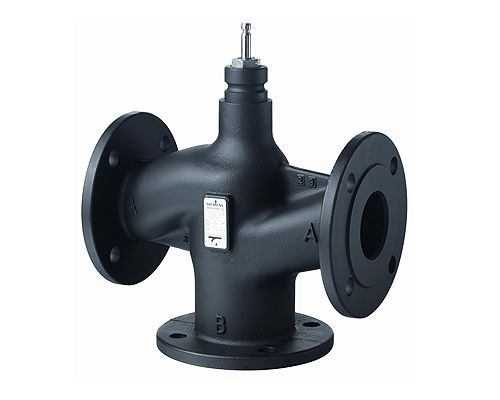

VXF43.80-100
VXF43.80-100: Клапан седельный 3-х ходовой, PN25, Kvs 100, DN80, -20…220 C, фланцевый
Клапан седельный 3-х ходовой с классом давления PN25 и пропускной способностью Kvs 100 куб. м/час на DN80. Тип соединения: фланцевый.
Краткое описание
- С фланцевыми соединениями по ISO 7005
- Для охлаждённой, холодной, низко- и высокотемпературной горячей воды, рассола, теплопроводящих масел в открытых и закрытых контурах
| Шток | 40 мм |
| Скорость утечки | 0...0.01 % значения kvs |
| Скорость утечки через байпас | 0.5...2 % значения kvs |
| DN | 80 |
| kvs | 100 м³/ч |
| Температура среды | -20…220 °C |
| Характеристика клапана | Проходной порт: равнопроцентная , Проходной порт: kvs 250/400 линейная , Байпас: линейная |
| Диапазон изменений Sv | >100 |
| Допустимое рабочее давление | 1600 кПа |
| Material, valve body | Ductile iron |
| Материал внутренних частeй клапана | Нержавеющая сталь |
| Класс PN | PN 16 |
| SAV.. Δpmax | 225 кПа |
| SKC.. Δpmax | 400 кПа |
Логистическая информация
| Длина упаковки, см | 35 |
| Ширина упаковки, см | 47 |
| Высота упаковки, см | 35 |
| Вес, кг | 22,34 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VXF43.80-100 |
| Типовое применение клапанов | Вентиляция |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Германия |
| Тип клапана | Седельный |
| Серия | VXF |
| Количество ходов | 3-х ходовой |
| Класс давления PN | PN25 |
| Пропускная способность Kvs | 100 |
| Номинальный диаметр DN | DN80 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь Теплопроводящее масло |
| Температура теплоносителя | -20…220 C |
| Максимальная температура теплоносителя | 220 C |
| Скорость утечки | 0…0.01 % от Kvs |
| Скорость утечки через байпас | 0.5…2 % от Kvs |
| Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
| Характеристика клапана | Проходной порт: равнопроцентная Байпас: линейная |
| Минимальная температура теплоносителя | -20 C |
| Компенсированный по давлению | Нет |
Сопутствующие товары
428488060: КОМЛПЕКТ САЛЬНИКОВ, ДИАМЕТР ШТОКА 10 мм, ИСПОЛНЕНИЕ EPDM2530,00 руб
2530 руб.
467956290: Сальник, 14 мм
0 руб.
SKC60: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 0...10 В, 120 сек., -25…220 C138440,00 руб
138440 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0...10 В.
81770,00 руб
81770 руб.
Привод электромеханический на усилие 1600 Н для седельных клапанов. Напряжение питания AC 24 В/DC 24 В. Управление: 0…10 В;4…20 мА;0…1000 Ом.
SKC62: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 0...10 В, 120 сек., -25…220 C, с возвратной пружиной (20 секунд)137560,00 руб
137560 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0...10 В.
SKC32.60: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 230 В, 3-точечный, 120 сек., -25…220 C72810,00 руб
72810 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
0 руб.
Привод электромеханический на усилие 1600 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
SKC32.61: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 230 В, 3-точечный, 120 сек., -25…220 C, с возвратной пружиной (18 секунд)139160,00 руб
139160 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
SKC82.60: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 3-точечный, 120 сек., -25…220 C
0 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
0 руб.
Привод электромеханический на усилие 1600 Н для седельных клапанов. Напряжение питания AC 24 В/DC 24 В. Управление: 3-точечный.
SKC62U: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 0…10 В/4…20 мА/0…1000 Ом, 120 сек., -25…220 C, с возвратной пружиной (20 секунд), UL-сертификат
0 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0…10 В;4…20 мА;0…1000 Ом.
SKC62UA: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 0…10 В/4…20 мА/0…1000 Ом, 120 сек., -25…220 C, с возвратной пружиной (20 секунд), UL-сертификат
0 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0…10 В;4…20 мА;0…1000 Ом.
SKC82.60U: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 3-точечный, 120 сек., -25…220 C, UL-сертификат
0 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
SKC82.61: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 3-точечный, 120 сек., -25…220 C, с возвратной пружиной (18 секунд)
0 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
SKC82.61U: Привод электрогидравлический для седельных клапанов, 2800Н, 40 мм, AC 24 В, 3-точечный, 120 сек., -25…220 C, с возвратной пружиной (18 секунд), UL-сертификат
0 руб.
Привод электрогидравлический на усилие 2800 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
