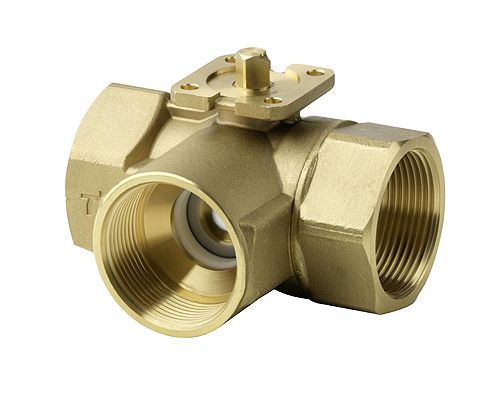

VBI61.25-10: Клапан шаровой 3-х ходовой, PN40, Kvs 10, DN25, -10…120 C, резьбовой
Клапан шаровой 3-х ходовой с классом давления PN40 и пропускной способностью Kvs 10 куб. м/час на DN25. Максимальная температура теплоносителя 120 C.
Краткое описание
Внутренняя резьба Rp.. согласно ISO 7-1.Для использования в системах ОВК в качестве управляющих или отсечных клапанов. Для закрытых контуров.
| Angular rotation | 90° |
| Скорость утечки | „Waterproof“ as per EN 60534-4 L/1, better than class 4 |
| Скорость утечки через байпас | 1 % of kvs |
| kvs | 10 м³/ч |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | -10…120 °C |
| Характеристика клапана | Through-port:Equal-percentage , BypassLinear |
| Диапазон изменений Sv | 500:1 |
| Допустимое рабочее давление | 1600 кПа |
| Material, valve body | Латунь |
| Материал внутренних частeй клапана | Хромированная латунь UNS C35330 (DZR) |
| Класс PN | PN 40 |
| Connecting thread | Rp 1" |
| GDB..9E Δpmax | 350 кПа |
| GQD../GSD..9A Δpmax | 350 кПа |
| GMA../GLB..9E Δpmax | 350 кПа |
| GLD..9E Δpmax | 350 кПа |
Логистическая информация
| Длина упаковки, см | 9 |
| Ширина упаковки, см | 11,8 |
| Высота упаковки, см | 8 |
| Вес, кг | 0,66 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VBI61.25-10 |
| Типовое применение клапанов | Вентиляция |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Италия |
| Размер резьбы | Rp 1 |
| Тип клапана | Шаровой |
| Серия | VBI |
| Количество ходов | 3-х ходовой |
| Класс давления PN | PN40 |
| Пропускная способность Kvs | 10 |
| Номинальный диаметр DN | DN25 |
| Тип соединения | Резьба внутренняя |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Температура теплоносителя | -10…120 C |
| Максимальная температура теплоносителя | 120 C |
| Положение при монтаже | Горизонтально и вертикально вверх |
| Скорость утечки | "Водонепроницаемый" по EN 60534-4 L/1, лучше чем класс 4 |
| Скорость утечки через байпас | 1 % от Kvs |
| Материал корпуса клапана | Латунь UNS C35330 (DZR) |
| Характеристика клапана | Через порт: равнопроцентная Байпас: линейная |
| Угол поворота | 90 градусов |
| Минимальная температура теплоносителя | -10 C |
| Компенсированный по давлению | Нет |
Сопутствующие товары

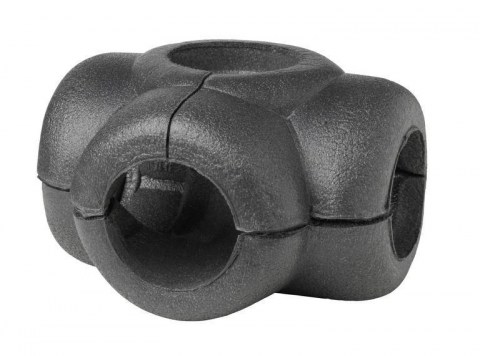

ALI25VBI60/61: Изоляционный кожух для шаровых клапанов
