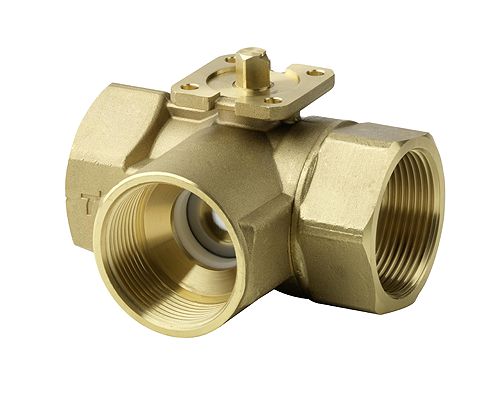

VBI61.20-6.3: Клапан шаровой 3-х ходовой, PN40, Kvs 6,3, DN20, -10…120 C, резьбовой
Клапан шаровой 3-х ходовой с классом давления PN40 и пропускной способностью Kvs 6.3 куб. м/час на DN20. Максимальная температура теплоносителя 120 C.
Краткое описание
Внутренняя резьба Rp.. согласно ISO 7-1.Для использования в системах ОВК в качестве управляющих или отсечных клапанов. Для закрытых контуров.
| Angular rotation | 90° |
| Скорость утечки | 0...0.01 % значения kvs |
| Скорость утечки через байпас | vs |
| kvs | 6.3 м³/ч |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | -10…120 °C |
| Характеристика клапана | Прямой порт: равнопроцентная , Байпасс: линейная |
| Диапазон изменений Sv | > 500 |
| Допустимое рабочее давление | 1600 кПа |
| Material, valve body | Латунь |
| Материал внутренних частeй клапана | Хромированная латунь UNS C35330 (DZR) |
| Класс PN | PN 40 |
| Connecting thread | Rp ¾" |
| GDB..9E Δpmax | 350 кПа |
| GQD../GSD..9A Δpmax | 350 кПа |
| GMA../GLB..9E Δpmax | 350 кПа |
| GLD..9E Δpmax | 350 кПа |
Логистическая информация
| Длина упаковки, см | 7,5 |
| Ширина упаковки, см | 10,6 |
| Высота упаковки, см | 6,6 |
| Вес, кг | 0,41 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VBI61.20-6.3 |
| Типовое применение клапанов | Вентиляция |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Италия |
| Размер резьбы | Rp 3/4 |
| Тип клапана | Шаровой |
| Серия | VBI |
| Количество ходов | 3-х ходовой |
| Класс давления PN | PN40 |
| Пропускная способность Kvs | 6.3 |
| Номинальный диаметр DN | DN20 |
| Тип соединения | Резьба внутренняя |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Температура теплоносителя | -10…120 C |
| Максимальная температура теплоносителя | 120 C |
| Положение при монтаже | Горизонтально и вертикально вверх |
| Скорость утечки | "Водонепроницаемый" по EN 60534-4 L/1, лучше чем класс 4 |
| Скорость утечки через байпас | 1 % от Kvs |
| Материал корпуса клапана | Латунь UNS C35330 (DZR) |
| Характеристика клапана | Через порт: равнопроцентная Байпас: линейная |
| Угол поворота | 90 градусов |
| Минимальная температура теплоносителя | -10 C |
| Компенсированный по давлению | Нет |
