Клапаны центральных систем теплоснабжения и вентиляции
Сертификат

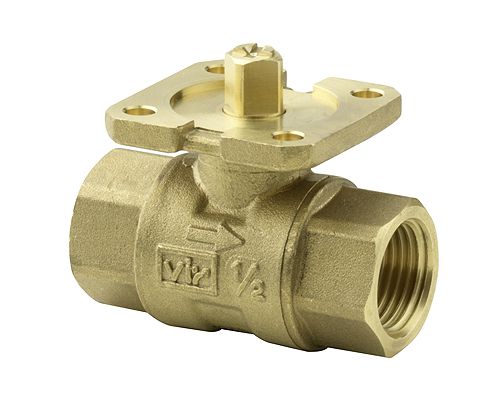

VAI61.15-1.6: Клапан шаровой 2-х ходовой, PN40, Kvs 1,6, DN15, -10…120 C, резьбовой
Клапан шаровой 2-х ходовой с классом давления PN40 и пропускной способностью Kvs 1.6 куб. м/час на DN15. Максимальная температура теплоносителя 120 C.
Краткое описание
Внутренняя резьба Rp.. согласно ISO 7-1.Для использования в системах ОВК в качестве управляющего или отсечного клапана. Для замкнутых контуров.
| Angular rotation | 90° |
| Скорость утечки | 0...0.01 % значения kvs |
| kvs | 1.6 м³/ч |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | -10…120 °C |
| Характеристика клапана | Равнопроцентная |
| Диапазон изменений Sv | > 500 |
| Допустимое рабочее давление | 1600 кПа |
| Material, valve body | Латунь |
| Материал внутренних частeй клапана | Латунь UNS C35330 (DZR), хромированная |
| Класс PN | PN 40 |
| Connecting thread | Rp ½" |
| GQD../GSD..9A Δpmax | 350 кПа |
| GQD../GSD..9A Δps | 1400 кПа |
| GDB..9E Δpmax | 350 кПа |
| GDB..9E Δps | 1400 кПа |
| GMA../GLB..9E Δpmax | 350 кПа |
| GMA../GLB..9E Δps | 1400 кПа |
| GLD..9E Δpmax | 350 кПа |
| GLD..9E Δps | 1400 кПа |
Логистическая информация
| Длина упаковки, см | 7,3 |
| Ширина упаковки, см | 10,1 |
| Высота упаковки, см | 6,3 |
| Вес, кг | 0,311 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VAI61.15-1.6 |
| Типовое применение клапанов | Вентиляция |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Италия |
| Размер резьбы | Rp 1/2 |
| Тип клапана | Шаровой |
| Серия | VAI |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN40 |
| Пропускная способность Kvs | 1.6 |
| Номинальный диаметр DN | DN15 |
| Тип соединения | Резьба внутренняя |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Температура теплоносителя | -10…120 C |
| Максимальная температура теплоносителя | 120 C |
| Положение при монтаже | Вертикально или горизонтально вверх |
| Скорость утечки | "Водонепроницаемый" по EN 60534-4 L/1, лучше чем класс 5 |
| Материал корпуса клапана | Латунь UNS C35330 (DZR) |
| Характеристика клапана | Равнопроцентная |
| Угол поворота | 90 градусов |
| Минимальная температура теплоносителя | -10 C |
| Компенсированный по давлению | Нет |
