Краткое описание

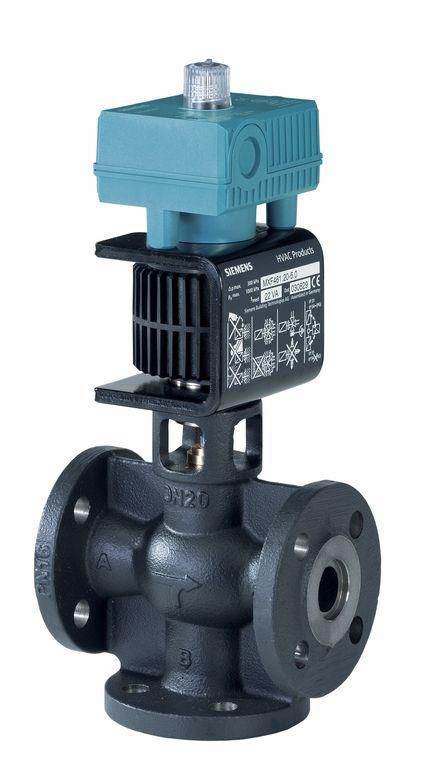

Смесительные и 2-ходовые клапана PN 16 с магнитным приводом и модулирующим управлением для замкнутых контуров с холодной водой или горячей водой низкой температуры. Сигнал обратной связи, пружинный возврат и управление вручную.

Класс PN	PN 16
Рабочее напряжение	AC / DC 24 V
Потребляемая мощность	29 ВА
Сигнал позиционирования	DC 0...10 V, DC 2...10 V, DC 4...20 мA
Время позиционирования
Функция пружинного возврата	A->AB закрыт
Сигнал обратной связи	DC 0...10 V
Класс защиты	IP54
Температура окружающей среды, работа	-5...45 °C
Положение при монтаже	Вертикально и горизонтально
Допустимое рабочее давление	1000 кПа
Скорость утечки	A -> AB: 0...0.02 % значения kvs B -> AB: 0...0.2 %
Скорость утечки через байпас	vs
Температура среды	1…130 °C
Характеристика клапана	Равнопроцентная , Линейная
Ход штока ΔH/H100	1:1000
Material, valve body	Чугун EN-GJL-250
Материал внутренних частeй клапана	CrNi сталь/латунь
Δpmax	300 кПа
Δps	300 кПа
kvs	5 м³/ч

Логистическая информация

Длина упаковки, см	18
Ширина упаковки, см	44
Высота упаковки, см	17
Вес, кг	7,3

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
