Краткое описание

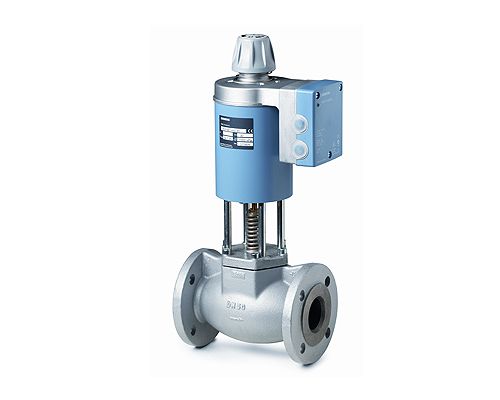

2-ходовые клапаны PN 16 с магнитным приводом для модулирующего управления горячей водой или пара высокой .
Сигнал обратной связи, пружинный возврат и ручное управление.

Класс PN	PN 16
Рабочее напряжение	AC 24 V, DC 24 V
Потребляемая мощность	43 ВА
Рабочий диапазон	DC 0…10 V, 0…20 мA, DC 2…10 V, 4…20 мA
Сигнал позиционирования	DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA, DC 0...20 V Phs
Время позиционирования	2 с
Функция пружинного возврата	A->AB закрыт
Сигнал обратной связи	DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA
Класс защиты	IP31
Температура окружающей среды, работа	-5…45 °C
Положение при монтаже	Вертикально и горизонтально
Допустимое рабочее давление	Liquid, max: 1300 kPa; Steam, max: 900 кПа
Скорость утечки	0.05 % of kvs
Absolute pressure p1 steam	900 kPa abs
Температура среды	1…180 °C; 34…356 ºF
Среда	Steam , Bодa
Характеристика клапана	Equal-percentage , Linear
Ход штока ΔH/H100	1:1000
Material, valve body	Чугун с шаровидным графитом EN-GJS-400-18-LT
Материал внутренних частeй клапана	CrNi сталь
Δpmax	1000 кПа

Логистическая информация

Длина упаковки, см	29
Ширина упаковки, см	57
Высота упаковки, см	23
Вес, кг	15,3

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
