Краткое описание

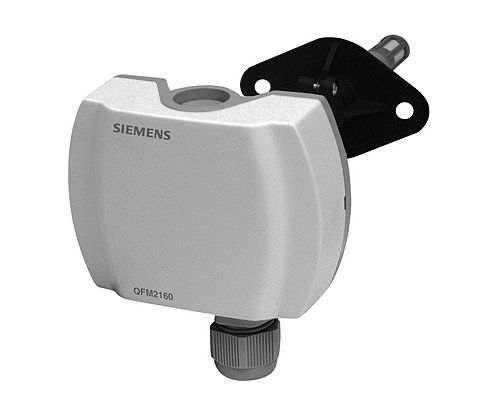

Датчики для воздуховодов QFM2160 для измерения относительной влажности и температуры

• Рабочее напряжение 24 V AC/ 13,5...35 В постоянного тока;
• Выходной сигнал 0...10 V DC / 4…20 мА для относительной влажности;
• Выходной сигнал 0...10 V DC / 4…20 мА / T1 / LG-Ni 1000 для температуры;
• Точность измерений ±3 % относительной влажности в пределах комфортного диапазона;
• Диапазон применения −15…+60 °C / 0…95 % r. h. (без конденсата);

Рабочее напряжение	AC 24 В , DC 13.5...35 В
Чувствительный элемент, температура	DC 0...10 В
Диапазон измерения температуры	0...50 °C, -35...35 °C, -40...70 °C
Диапазон измерения влажности	0...95 % отн.влаж.
Точность измерений	Влажность 30...70 % отн.влаж. и 23 °C: ±3 % отн.влаж., Температура, при 15...35 °C: ±0.8 K, Температура, при 35...50 °C: ±1.0 K
Постоянная времени	Влажность: <20 с, Температура при скорости потока 2 м/с: <3.5 мин
Глубина погружения	90…154 мм
Выходной сигнал температуры	DC 0...10 V
Выходной сигнал влажности	DC 0...10 V
Электрические подключения	Винтовые зажимы
Способ монтажа	Фланец
Класс защиты	IP54

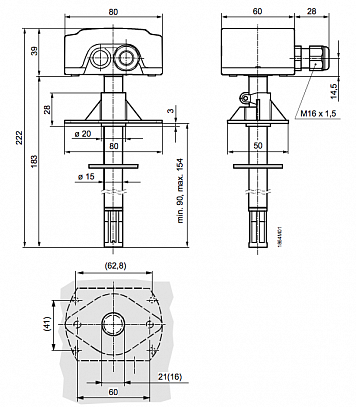

Размеры (Ш х В х Г)	80 x 88 x 39 мм

Применение

Датчики для воздуховодов QFM2160 предназначены для использования в воздуховодах вентиляционных установок и установок для кондиционирования воздуха с целью определения:

• Относительной влажности
• Относительной температуры

Датчики используются в качестве:

• Контрольных датчиков в системах приточного и вытяжного воздуха;
• Эталонного датчика, например, в системах смещения точки росы;
• Ограничительного датчика, например, в паровых воздухоувлажнителях;
• Ограничительного датчика, например, для индикации измеренных значений или подключения к автоматизированной системе управления зданием;
• Датчик для измерения внутренней энергии и абсолютной влажности совместно с AQF61.1 (см. техническое описание N1899) или SEZ222 (см. техническое описание N5146)

Назначение

Относительная влажность:

Датчик воспринимает относительную влажность в воздуховоде через чувствительный элемент, электрическая емкость которого меняется в зависимости от относительной влажности. Электроника измерительного контура преобразует сигнал датчика в непрерывный сигнал 0...10 В DC или сигнал 4…20 мА, соответств. относит. влажности 0...100 %.

Относительная температура:

Датчик воспринимает температуру воздуха через чувствительный элемент, сопротивление которого меняется в зависимости от температуры. В зависимости от типа датчика данное изменение сопротивления преобразуется либо в активный выходной сигнал 0…10 В DC или 4…20 мА ( 0… 50°C или – 35…+35°C) или подается как пассивный выходной сигнал ( –35…50°C).

Механическое устройство QFM2160

Датчик для воздуховода состоит из корпуса, печатной платы, соединительным клемм, монтажного фланца и погружного стержня с измерительным пробником. Двухсекционный корпус состоит из основания и съемной крышки (с пружинной защелкой). Измерительная схема и установочный элемент размещены на печатной плате под крышкой, а соединительные клеммы закреплены на основании корпуса.

Чувствительные элементы установлены на конце измерительного пробника и защищены крышкой фильтра.

Провод к датчику подводится через поставляемый вместе с датчиком входной кабельный уплотнитель M16 (IP 54), который крепится к корпусу винтами. Погружной стержень и корпус изготавливаются из пластика и жестко соединяются между собой. Фланец устанавливается поверх погружного стержня и закрепляется с учетом требуемой глубины погружения.

Установочный элемент располагается внутри крышки. Он состоит из 6 контактов и перемычки. Используется для выбора требуемого диапазона измерений и включения функции проверки.

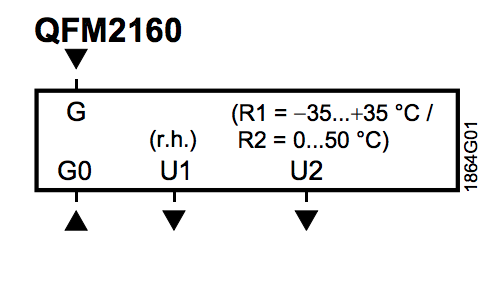

Соединительные клеммы QFM2160

• G, G0 Рабочее напряжение 24 V AC (SELV) или 13,5...35 V DC
• G1, G2 Рабочее напряжение 13,5...35 V DC
• U1 Сигнальный выход 0...10 В пост. тока для относительной влажности 0...100%
• U2 Сигнальный выход 4…20 мA для температурного диапазона 0...50°C или −35...+35°C
• I1 Сигнальный выход 4…20 мA для относительной влажности 0...100%
• I2 Сигнальный выход 0...10 В пост. тока V для температурного диапазона 0...50°C или −35...+35 °C
• BS, MS Сигнальный выход для температурного диапазона −35...+50°C (пассивный режим); при этом провода не должны быть переставлены

Логистическая информация

Длина упаковки, см	8,5
Ширина упаковки, см	27,8
Высота упаковки, см	7
Вес, кг	0,213

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
