Краткое описание

Для относительной влажности и температуры

Рабочее напряжение	DC 13.5...35 В
Диапазон измерения температуры	0...50 °C, -35...35 °C, -40...70 °C
Диапазон измерения влажности	0…100 % отн.влаж.
Точность измерений	At 15…35 °C: ±0.6 K, 23 % r.h., 0…100 % r.h.: ±2 % отн.влаж.
Постоянная времени	Влажность: 20 с, Температура: 510 с
Электрические подключения	Винтовые зажимы
Выходной сигнал температуры	DC 4...20 мA
Выходной сигнал влажности	DC 4...20 мA
Дисплей	---
Класс защиты	IP65 / IP40

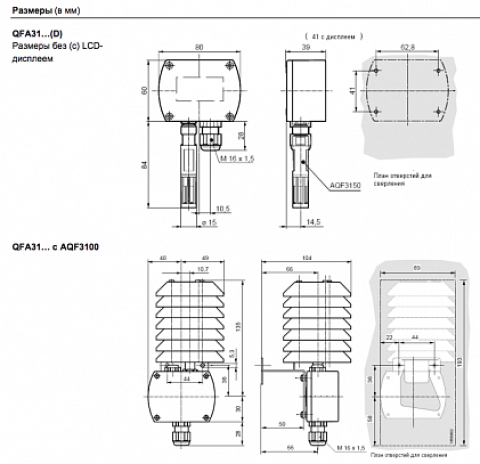

Размеры (Ш х В х Г)	80 x 144 x 39 мм

Применение

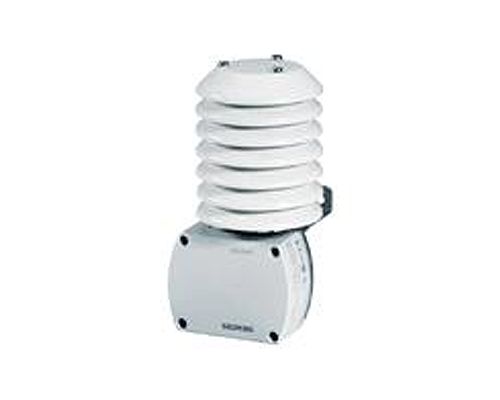

Датчики QFA3171 применяются для измерения относительной влажности (с высокой точностью) и температуры:

• Рабочее напряжение AC 24 В / DC 13.5...35 В
• Сигнальный выход 4…20 мА для относительной влажности и температуры
• Высокая точность измерений во всем измерительном диапазоне
• Емкостное измерение влажности
• Условия работы −40…+70 °C / 0…100 % относ. влаж. С LCD-дисплеем −25…+70 °C / 0…100 % относ. влаж.


Эксплуатация

Комнатный датчик QFA3171 используется в вентиляционных установках и в установках кондиционирования воздуха, где необходимы высокая точность и быстрое время реагирования при измерении влажности.
Измерительный диапазон охватывает весь диапазон влажности от 0 до 100 %.

Примеры:

• Склады и производственные помещения в бумажной, текстильной, фармацевтической, пищевой, химической отрасли и в электронике.
• Лаборатории
• Больницы
• Компьютерные центры и центры электронной обработки данных
• Закрытые плавательные бассейны
• Оранжереи
• С принадлежностями AQF3100 для наружной эксплуатации

Устройство

Датчик считывает показания относительной влажности посредством емкостного чувствительного элемента, емкость которого изменяется как функция относительной влажности окружающего воздуха. Электронная схема преобразует сигнал датчика в непрерывный сигнал 4…20 мА в соответствии с относительной влажностью 0...100 %.

Датчик считывает показания температуры в помещении или наружного воздуха посредством чувствительного элемента, электрическое сопротивление которого изменяется в зависимости от температуры окружающего воздуха. Данное изменение преобразуется в активный выходной сигнал 4…20 мА в соответствии с температурным диапазоном 0...50 °C, −35...+35 °C или −40...+70 °C.

Механическая конструкция

Канальный датчик состоит из корпуса, печатной платы, клемм и погружаемого стержня.
Корпус включает в себя две части: основание и съемную крышку (на винтах).
Резиновое уплотнение установлено между корпусом и крышкой (для соблюдения степени защит в соответствии со стандартом IP65). Измерительная схема и установочный элемент располагаются на печатной плате внутри крышки, а клеммы – на основании. Корпус и измерительный стержень прикручены друг к другу.
Измерительный стержень имеет степень защиты IP40.
Чувствительные элементы находятся на конце измерительного щупа и защищены закручиваемым колпачком фильтра.
Сальник кабельного входа M16, поставляемый вместе с датчиком, может вкручиваться в нижнюю часть основания. Если датчик используется снаружи, его отверстие необходимо закрыть, а подготовленное отверстие с противоположной стороны основания выбить.

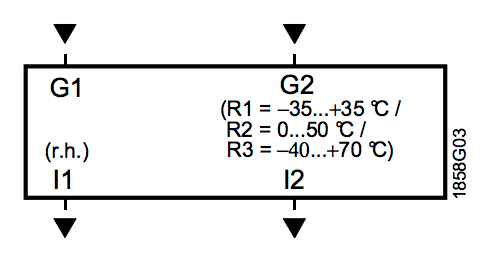

Клеммы QFA3171

G1, G2 - рабочее напряжение DC 13.5...35 В,
I1 - Сигнальный выход 4…20 мА для относительной влажности 0...100 %
I2 - Сигнальный выход 4…20 мА для диапазона температур 0...50 °C (R2 = заводское значение) / −35...+35 °C (R1) или −40…+70 °C (R3).

Замечания по клеммам QFA3171:
Клеммы G1(+) и I1(−) для выхода влажности должны быть всегда подключены к питанию,
даже если используется только температурные выходы G2(+) и I2(−)!

Примечание по наладке

Перед включением питания проверьте правильность подключения. Диапазон измерений температуры устанавливается на датчике.

Логистическая информация

Длина упаковки, см	8,8
Ширина упаковки, см	16,1
Высота упаковки, см	4,5
Вес, кг	0,159

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
