Краткое описание

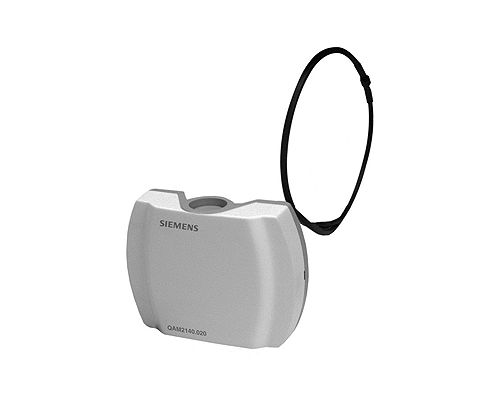

Пассивные датчики для воздуховодов QAM2120.040 для измерения температуры воздуха в воздуховодах

• Рабочее напряжение 24 V AC/ 13,5...35 В постоянного тока;
• Выходной сигнал 0...10 V DC / 4…20 мА для относительной влажности;
• Выходной сигнал 0...10 V DC / 4…20 мА / T1 / LG-Ni 1000 для температуры;
• Точность измерений ±3 % относительной влажности в пределах комфортного диапазона;
• Диапазон применения −15…+60 °C / 0…95 % r. h. (без конденсата);

Чувствительный элемент, температура	LG-Ni1000
Диапазон измерения температуры	-50...80 °C
Диапазон измерения влажности	0...95 % отн.влаж.
Точность измерений	При -50...80 °C: ±1.8 K
Постоянная времени	При v = 2 м/с: 30 с
Глубина погружения	90…154 мм
Выходной сигнал температуры	LG-Ni1000
Выходной сигнал влажности	DC 0...10 V
Электрические подключения	Винтовые зажимы
Длина каппиляра	400 мм
Длина измерительного элемента	400 мм
Класс защиты	IP54

Гибкий щуп, активный по всей длине.

Применение

Датчики для воздуховодов QAM2120.040 предназначены для использования в воздуховодах вентиляционных установок и установок для кондиционирования воздуха с целью определения:

• Относительной влажности
• Относительной температуры

Датчики используются в качестве:

• Контрольных датчиков в системах приточного и вытяжного воздуха;
• Ограничительных датчиков, например, для ограничения минимальной температуры приточного воздуха
• Эталонных датчиков, например, для изменения комнатной температуры в зависимости от температуры наружного воздуха
• Датчиков температуры точки росы
• Измерительных датчиков, например, для индикации измеренных значений или подключения к автоматизированной системе управления зданием


Назначение

Датчик воспринимает температуру воздуха через чувствительный элемент, сопротивление которого меняется в зависимости от температуры. Сигнал подается на соответствующий контроллер для дальнейшей обработки.

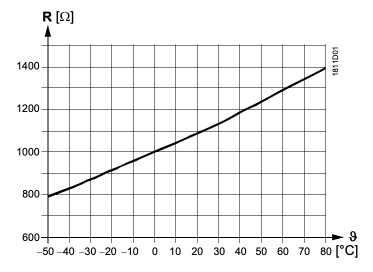

Чувствительные элементы, симуляция LG-Ni 1000

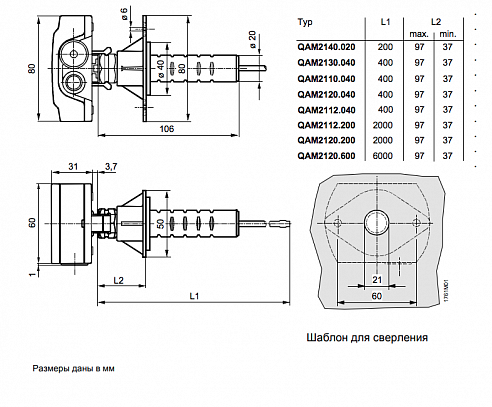

Механическое устройство QAM2120.040

Датчик температуры в воздуховоде состоит из следующих компонентов:

• Двухсекционный пластиковый корпус, состоящий из основания с клеммами для подключения и съемной крышкой (с пружинной защелкой)
• Полностью автономный гибкий пробник с чувствительным элементом, который фиксирует среднее значение температуры

Доступ к клеммам для подключения открывается после снятия крышки. Кабель в датчик вводится через изолирующую втулку, которая при необходимости может быть заменена на кабельное входное уплотнение M16 (IP 54). После закрепления монтажного фланца датчик устанавливается в 6 различных погружных положениях так, что корпус датчика должен всегда выступать за край изоляционного слоя на не менее 70 мм. Пробник длиной в пределах 2 - 6 м закрепляется на воздуховоде крепежным зажимом, поставляемых вместе с датчиком.

Логистическая информация

Длина упаковки, см	8,5
Ширина упаковки, см	21
Высота упаковки, см	7,3
Вес, кг	0,158

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
