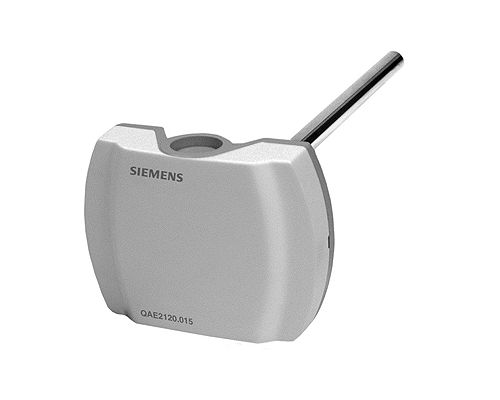

Краткое описание

Погружные пассивные датчики для измерения температуры воды в трубопроводах и баках.

Применение

QAE2120.010 разработаны для применения в установках ОВК для:

• контроля или ограничения температуры подачи,
• ограничения температуры обратного теплоносителя,
• контроля температуры ГВС.

Sensing element	LG-Ni1000
Чувствительный элемент, температура	LG-Ni1000
Точность измерений	При -30...130 °C: ±1.3 K
Диапазон измерения температуры	-30...130 °C
Длина погружения	до 100 мм
Постоянная времени	С защитной гильзой: 30 с
Глубина погружения	100 мм
Защитная гильза	С защитной гильзой PN 10
Material, immersion pocket	Нержавеющая сталь
Электрические подключения	Винтовые зажимы

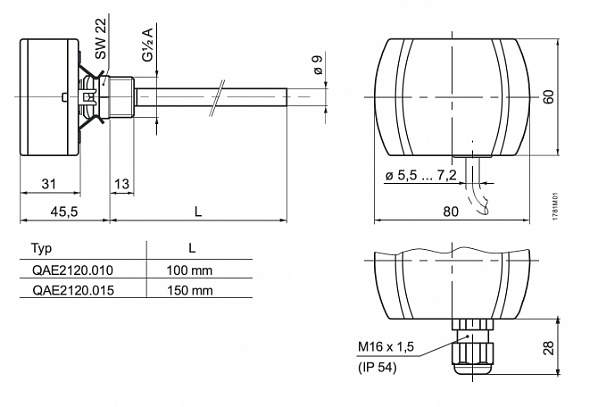

Размеры (Ш х В х Г)	80 x 60 x 31 мм

Функционирование QAE2120.010

Датчик получает температуру среды от сенсорного элемента, сопротивление которого меняется как функция от температуры. Сигнал отправляется для дальнейшей обработки на вход используемого регулятора/контроллера.

Механическая конструкция

Погружной датчик температуры состоит из следующих элементов:

• двухсекционный пластиковый корпус, состоящий из основания с клеммами и съёмной крышки (с пружинной защёлкой),
• погружной щуп в сборе с чувствительным элементом.
• Клеммы доступны для подключения, если снять крышку. Кабельный ввод выполнен в виде уплотняющего кольца, которое при необходимости можно заменить сальником M16 (IP 54).

Замечания по монтажу и вводу в эксплуатацию QAE2120.010

В зависимости от применения датчик должен быть установлен:

• для контроля температуры подачи: в подаче контура отопления:
– непосредственно после насоса, если насос расположен в подаче;
 – через 1,5..2 м после смесительного клапана, если насос расположен в обратном трубопроводе;
• для ограничения температуры обратного теплоносителя:
- на обратном трубопроводе, в таком месте, где температура может быть измерена наиболее точно.

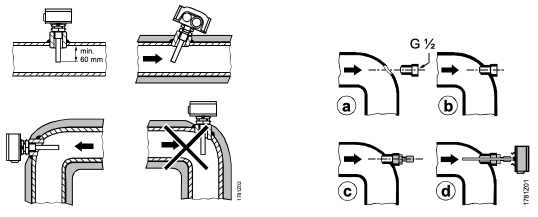

Датчик должен быть установлен на повороте трубы так, чтобы погружной щуп либо защитная гильза располагались навстречу потоку. Вода должна быть достаточно перемешана в точке снятия показаний температуры, либо в потоке от насоса, либо, если насос смонтирован в обратном трубопроводе, как минимум 1,5 м после точки смешения. Датчик должен быть смонтирован таким образом, чтобы ввод кабеля НЕ располагался сверху. Для всех типов датчиков длина погружения должна составлять минимум 60 мм! Датчик не должен закрываться крышкой. Для установки датчика в трубу должен быть вварен резьбовой фитинг либо тройник с резьбой G ½.

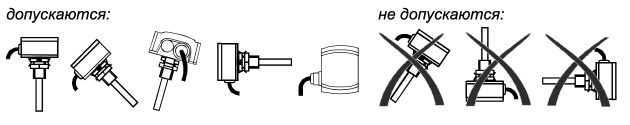

Положения монтажа

Монтаж QAE2120.010

• Для датчиков без уплотнения резьбовых ниппелей G ½ должны использоваться средства уплотнения резьбовых соединений (например, пенька, тефлоновая лента и т.п.)
• Затяните компрессионный фитинг AQE2102 при погружении щупа датчика:
– При затягивании в первый раз:
Поверните гайку примерно на полтора оборота до тех пор, пока не будет ощущаться сильное сопротивление.
После этого слегка ослабьте гайку и затяните ещё раз на ¼ оборота;
– Для предустановленных компрессионных фитингов или при повторной затяжке:
Закрутите гайку вручную насколько возможно, затем окончательно затяните её гаечным ключом на ¼ оборота.

Внутренняя диаграмма QAE2120.010

Внутренняя диаграмма одинакова для всех типов погружных датчиков, описанных в данном документе. Соединительные кабели взаимозаменяемы.

Логистическая информация

Длина упаковки, см	8,8
Ширина упаковки, см	21,1
Высота упаковки, см	7
Вес, кг	0,209

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
