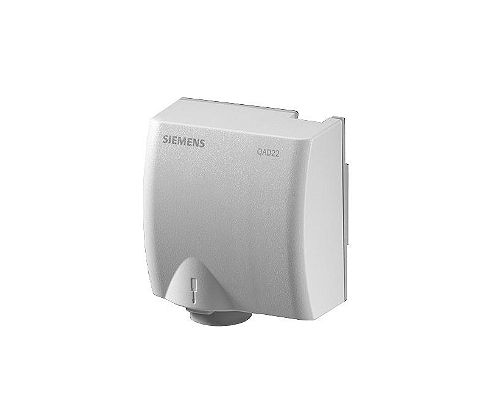

Краткое описание

Для измерения температуры воды в трубопроводах.

• Диапазон применения -30… 125/130 °C …95 % относительная влажность без конденсата (не подходит для холодоснабжения).

Диапазон измерения температуры	-30...130 °C
Чувствительный элемент, температура	LG-Ni1000
Sensing element	LG-Ni1000
Постоянная времени	3 с

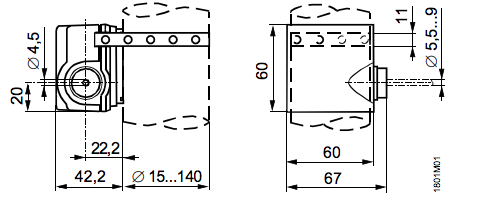

Размеры (Ш х В х Г)	60 x 67 x 43 мм

Применение

Датчики QAD22 применяются для определения температуры в трубопроводах:

• Контроль или ограничение температуры подачи.
• Ограничение температуры обратки.
• Контроль температуры ГВС.

Устройство

Накладной температурный датчик состоит из следующих компонент:

• Пластиковый корпус с крышкой, с клеммами и прокладкой
• Гибка медная пластина с чувствительным элементом легко адаптируется на поверхности трубы
• Фиксатор (хомут регулируемой длины) для труб 15...140 мм

Доступ к клеммам для подключения датчика обеспечивается после снятия крышки. Кабель подключается либо с тыльной стороны (скрытая проводка), либо с нижней стороны (открытая проводка). В нижнюю часть корпуса может вкручиваться уплотнитель кабельного ввода Pg11.

Функционирование QAD22

Наружные датчики предназначены для измерения температуры в трубопроводах.

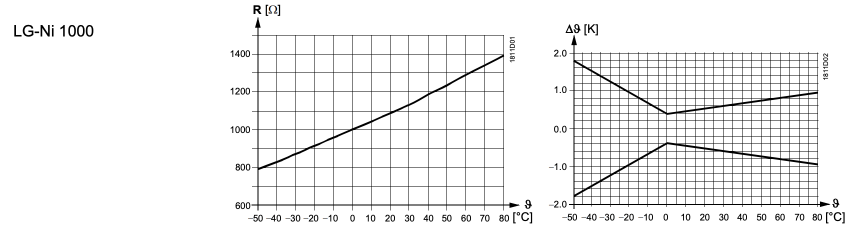

Измерительный элемент

Примечание по наладке

Допустимая длина кабеля зависит от типа контроллера. См. Документацию на контроллеры.

Схема подключения QAD22

Схема подключения подходит для всех типов датчиков, описанных в данном документе.

Примечания по установке QAD22

В зависимости от применения датчик монтируется:

• Для контроля температуры подачи:

В отопительных системах:

− Непосредственно за насосом подачи

− 1.5 - 2 м после смесительного клапана, если насос установлен на обратке

• Для ограничения температуры обратки:

На обратном трубопроводе, в месте характерной температуры теплоносителя. В месте установки датчика теплоноситель должен быть хорошо перемешан.
Труба в месте установки датчика имеет хороший подход.
Электрический кабель не должен подходить сверху.

Логистическая информация

Длина упаковки, см	6,2
Ширина упаковки, см	7
Высота упаковки, см	4,5
Вес, кг	0,078

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
