Краткое описание

Для измерения наружной температуры с пониженным влиянием воздушных потоков, солнечной лучистой энергии и температуры стены.

• Наружные датчики предназначены для измерения наружной температуры. Конструкция датчика обеспечивает измерение температуры с минимальным воздействием солнечной радиации, воздушных потоков и температуры стены здания.
• Диапазон измерения -40/50…+70 °C / 5…95 % r. F.

Диапазон измерения температуры	-30...130 °C
Чувствительный элемент, температура	Pt1000
Постоянная времени	3 с

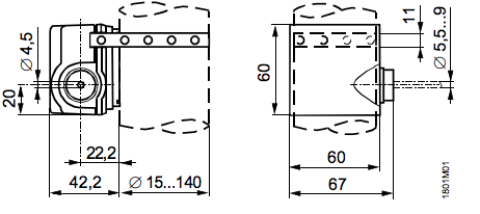

Размеры (Ш х В х Г)	60 x 67 x 43 мм

Применение

Датчики QAD2012 применяются для определения температуры в трубопроводах:

• Контроль или ограничение температуры подачи
• Ограничение температуры обратки
• Контроль температуры ГВС

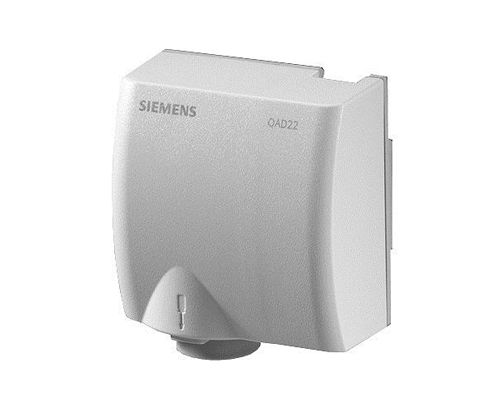

Устройство

Накладной температурный датчик состоит из следующих компонент:

• Пластиковый корпус с крышкой, с клеммами и прокладкой
• Гибка медная пластина с чувствительным элементом легко адаптируется на поверхности трубы
• Фиксатор (хомут регулируемой длины) для труб 15...140 мм

Доступ к клеммам для подключения датчика обеспечивается после снятия крышки. Кабель подключается либо с тыльной стороны (скрытая проводка), либо с нижней стороны (открытая проводка). В нижнюю часть корпуса может вкручиваться уплотнитель кабельного ввода Pg11.

Функционирование QAD2012

Накладные датчики предназначены для измерения температуры воды в трубопроводах. Диапазон применения -30… 125/130 °C …95 % относительная влажность без конденсата (не подходит для холодоснабжения).

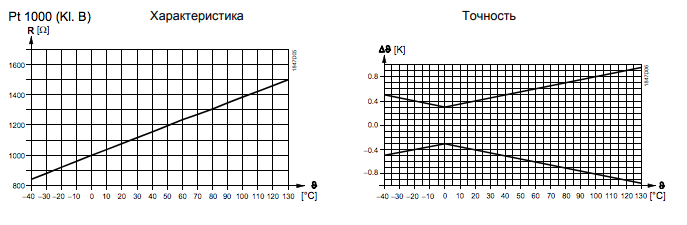

Измерительный элемент

Примечание по наладке

Допустимая длина кабеля зависит от типа контроллера. См. Документацию на контроллеры.

Схема подключения QAD2012

Провода не имеют полярность.

Примечания по установке QAC22

В зависимости от применения датчик монтируется:

• Для контроля температуры подачи:

В отопительных системах:

− Непосредственно за насосом подачи

− 1.5 - 2 м после смесительного клапана, если насос установлен на обратке

• Для ограничения температуры обратки:

На обратном трубопроводе, в месте характерной температуры теплоносителя.

В месте установки датчика теплоноситель должен быть хорошо перемешан . Труба в месте установки датчика имеет хороший подход. Электрический кабель не должен подходить сверху.

Логистическая информация

Длина упаковки, см	6,3
Ширина упаковки, см	7,1
Высота упаковки, см	4,8
Вес, кг	0,086

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
