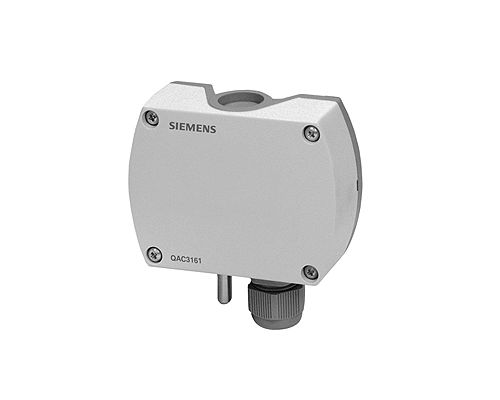

Краткое описание

Активный датчик для измерения наружной температуры. Для применения в установках ОВК.

Рабочее напряжение	DC 13.5...35 В
Потребляемая мощность	≤ 1 ВА
Чувствительный элемент, температура	Pt1000
Диапазон измерения температуры	-50…50 °C
Точность измерений	При -50...50 °C: ±0.9 K
Постоянная времени	1200 с
Электрические подключения	Винтовые зажимы
Аналоговый выход, сигнальный	DC 0...10 V
Класс защиты	IP65

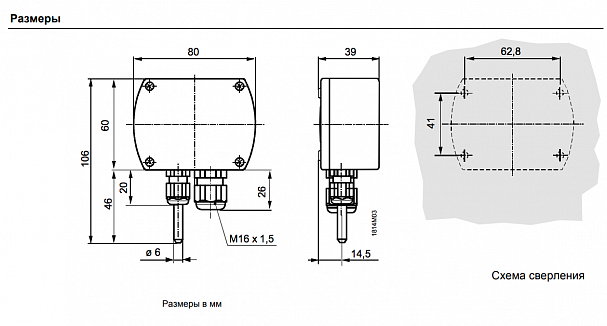

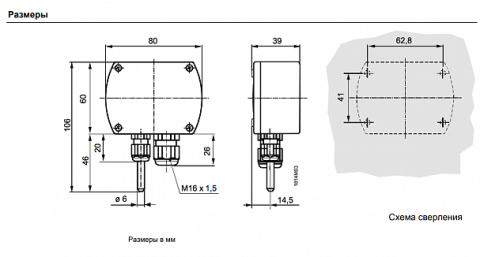

Размеры (Ш х В х Г)	80 x 88 x 39 мм

Применение

Устройство

Датчики предназначены для измерения наружной температуры. Измерение осуществляется путем изменения сопротивления чувствительного элемента, преобразования в выходной сигнал DC 0...10 V, в зависимости от типа датчика. Выходной сигнал соответствует выбранному температурному диапазону.

Функционирование QAC3171

Наружные датчики предназначены для измерения комнатной температуры.

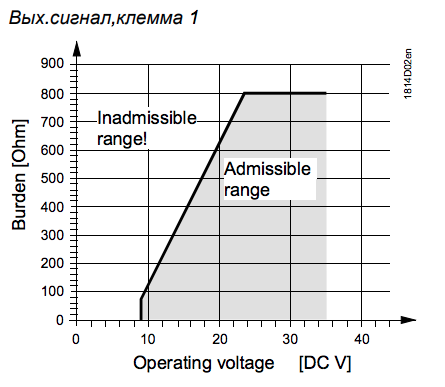

Диаграмма нагрузки

Механическое устройство

Датчик наружной температуры состоит из корпуса, печатной платы, клемм для подключения и измерительного щупа.
Двухсекционный корпус состоит из основания и крышки (крепиться на винтах).
Измерительный контур и элементы задания параметров располагаются на печатной плате внутри корпуса, клеммы для подключения на корпусе.
Измерительный щуп расположен в нижней части корпуса.
Ввод кабеля либо сзади (скрытый монтаж), либо снизу (поверхностный монтаж кабеля).
Для этой цели можно выдавить в корпусе отверстие, либо вкрутить сальник M16 can.

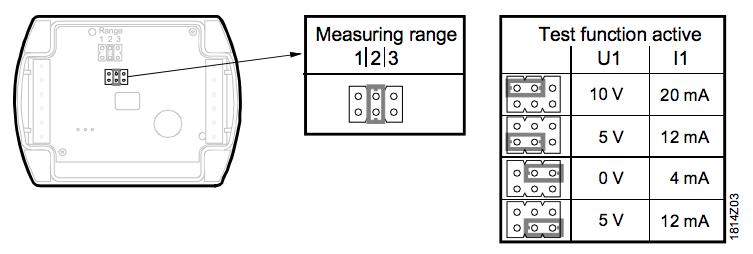

Элементы задания параметров расположены внутри корпуса, и состоят из 6 штырьков и перемычки.
Они используются для задания диапазона измерения и для активации функций тестирования.
Различные положения перемычки:

• Для измерения температуры в диапазонах:

Перемычка в левом положении (R1) = 0...50 °C
Перемычка в среднем положении (R2) = −50...+50 °C (заводская уставка)
Перемычка в правом положении (R3) = −35...+35 °C

• Для активизации функции тестирования:

Перемычка в горизонтальном положении

В случае ошибки, выходной сигнал станет 0 V (4 mA) через 60 сек.

Примечание по наладке

Для определения допустимых диапазонов и погрешностей измеренной величины, обратитесь к «Базовой документации» соответствующей системы управления.

Схема подключения QAC3171

G, G0 - Рабочее напряжение AC 24 V (SELV) или DC 13.5...35 V
G1 - Рабочее напряжение DC 13.5...35 V
U1 - Вых.сигнал DC 0...10 V для диапазона температур −50...+50 °C (заводская уставка), 0...50 °C или −35...+35 °C

Примечания по установке QAC3171

В зависимости от применения, датчик наружной температуры можно располагать:

• Для управления:

На стене дома или здания.
При этом на датчик не должны падать солнечные лучи.
Если это не гарантируется, его лучше установить на стене с северной или с северо-западной стороны

• Для оптимизации:

Во всех случаях - на самой холодной стене дома или здания (обычно на стене с северной стороны).
Попадание на датчик утренних солнечных лучей не допускается.

Логистическая информация

Длина упаковки, см	8,5
Ширина упаковки, см	15,7
Высота упаковки, см	4,7
Вес, кг	0,137

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
