Краткое описание

Для измерения наружной температуры с пониженным влиянием воздушных потоков, солнечной лучистой энергии и температуры стены.

• Наружные датчики предназначены для измерения наружной температуры. Конструкция датчика обеспечивает измерение температуры с минимальным воздействием солнечной радиации, воздушных потоков и температуры стены здания.
• Диапазон измерения -40/50…+70 °C / 5…95 % r. F.

Применение

Датчики QAC22 применяются для систем отопления, вентиляции и кондиционирования воздуха как:

• Эталонные датчики для погодозависимого регулирования
• Измерительные датчики для оптимизации алгоритмов систем вентиляции и кондиционирования воздуха и других подсистем здания.

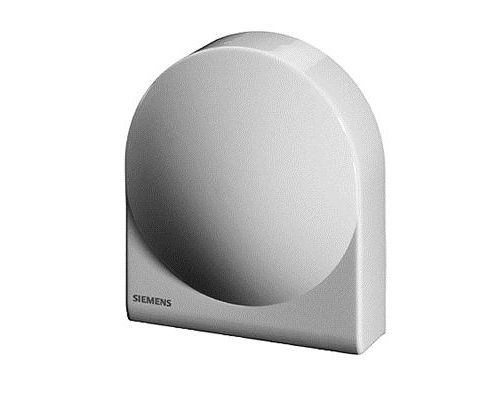

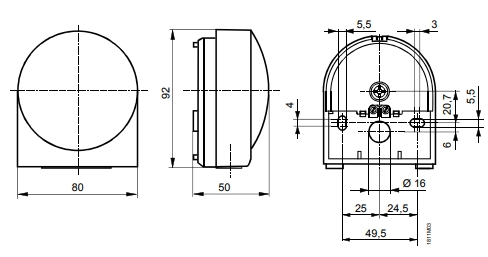

Устройство

Датчик имеет пластиковый корпус с крышкой. Для доступа к клеммам снимите крышку. Ввод кабеля возможен сзади (скрытый монтаж) или спереди (поверхностный монтаж). Сальник для ввода кабеля ввинчивается в основание корпуса.

Функционирование QAC22

Наружные датчики предназначены для измерения наружной температуры. Конструкция датчика обеспечивает измерение температуры с минимальным воздействием солнечной радиации, воздушных потоков и температуры стены здания.

Измерительный элемент

Примечание по наладке

Допустимая длина кабеля зависит от типа контроллера. См. Документацию на контроллеры.

Схема подключения QAC22

Схема подключения подходит для всех типов датчиков, описанных в данном документе.

Примечания по установке QAC22

Место установки:

• Для управления: На стене дома или здания. При этом на датчик не должны падать солнечные лучи. Если это не гарантируется, его лучше установить на стене с северной или с северо-западной стороны.
• Для оптимизации: Во всех случаях - на самой холодной стене дома или здания (обычно на стене с северной стороны). Попадание на датчик утренних солнечных лучей не допускается

Высота установки

Предпочтительно посередине стены дома или здания, или зоны обогрева. но не ниже 2,5 м от уровня земли. Не допускается крепление датчика в следующих местах:

• Над окнами, дверьми, вентиляционными решетками и другими источниками тепла
• Под балконами или козырьками крыш


Во избежание ошибок измерения, вызванных циркуляцией воздуха, кабельный ввод датчика необходимо закрыть уплотнителем. Покраска корпуса датчика не допускается.

Логистическая информация

Сертификат и гарантия:
