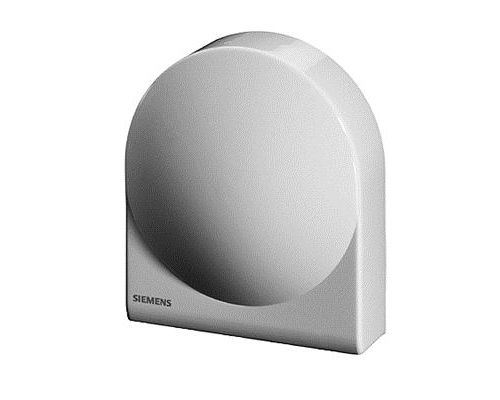

QAC2012: Датчик температуры уличного монтажа, Pt1000, -50...70 C, IP54

Есть в наличии

Пассивный датчик серии QAC для измерения уличной температуры воздуха на диапазон измерения -50...70 C, без дисплея, со степенью защиты IP54. Выходной сигнал Pt1000.
2480,00 руб
2480 руб.
Цена указана без НДС
Количество

Краткое описание

Для измерения наружной температуры с пониженным влиянием воздушных потоков, солнечной лучистой энергии и температуры стены.

  • Наружные датчики предназначены для измерения наружной температуры. Конструкция датчика обеспечивает измерение температуры с минимальным воздействием солнечной радиации, воздушных потоков и температуры стены здания.
  • Диапазон измерения -40/50…+70 °C / 5…95 % r. F.
Диапазон измерения температуры -50...70 °C
Sensing element Pt1000
Чувствительный элемент, температура Pt1000
Постоянная времени 14 мин
Точность измерений При 0 °C: ±0.3 K

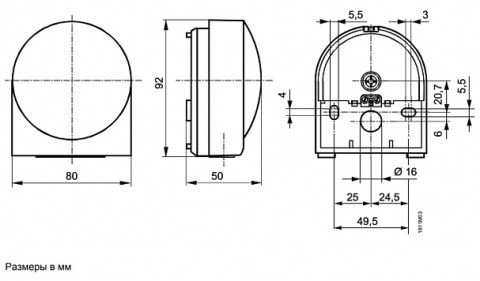

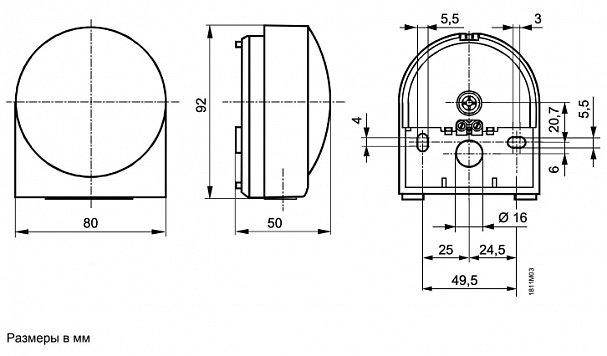

Размеры (Ш х В х Г) 80 x 92 x 50 мм

Применение

Датчики QAC2012 применяются для систем отопления, вентиляции и кондиционирования воздуха как:

  • Эталонные датчики для погодозависимого регулирования
  • Измерительные датчики для оптимизации алгоритмов систем вентиляции и кондиционирования воздуха и других подсистем здания.

Устройство

Датчик имеет пластиковый корпус с крышкой. Для доступа к клеммам снимите крышку. Ввод кабеля возможен сзади (скрытый монтаж) или спереди (поверхностный монтаж). Сальник для ввода кабеля ввинчивается в основание корпуса.

Функционирование QAC2012

Наружные датчики предназначены для измерения наружной температуры. Конструкция датчика обеспечивает измерение температуры с минимальным воздействием солнечной радиации, воздушных потоков и температуры стены здания.

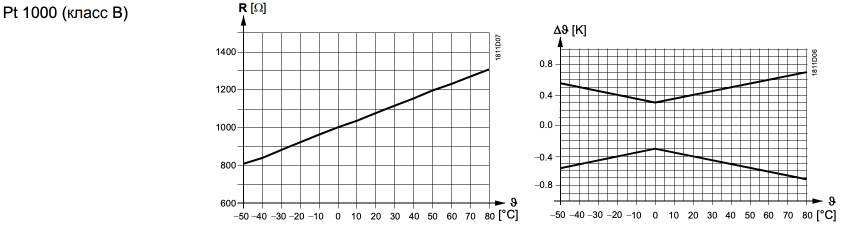

Измерительный элемент


Примечание по наладке

Допустимая длина кабеля зависит от типа контроллера. См. Документацию на контроллеры.

Схема подключения QAC2012


Схема подключения подходит для всех типов датчиков, описанных в данном документе.

Примечания по установке датчика температуры QAC2012

Место установки:

  • Для управления: На стене дома или здания. При этом на датчик не должны падать солнечные лучи. Если это не гарантируется, его лучше установить на стене с северной или с северо-западной стороны.
  • Для оптимизации: Во всех случаях - на самой холодной стене дома или здания (обычно на стене с северной стороны). Попадание на датчик утренних солнечных лучей не допускается

Высота установки

Предпочтительно посередине стены дома или здания, или зоны обогрева. но не ниже 2,5 м от уровня земли. Не допускается крепление датчика в следующих местах:

  • Над окнами, дверьми, вентиляционными решетками и другими источниками тепла
  • Под балконами или козырьками крыш

Во избежание ошибок измерения, вызванных циркуляцией воздуха, кабельный ввод датчика необходимо закрыть уплотнителем. Покраска корпуса датчика не допускается.

Логистическая информация

Длина упаковки, см 8,3
Ширина упаковки, см 9,7
Высота упаковки, см 5,2
Вес, кг 0,102

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Артикул QAC2012
Применение Уличного монтажа
Среда Воздух
Выходной сигнал температуры Pt1000
Название линейки Symaro
Тип датчика пассивный
Срок гарантии, лет 5
Страна происхождения Румыния
Постоянная времени 14 мин
Диапазон измерения температуры -50...70 C
Серия QAC
Напряжение питания a:3:{s:5:"VALUE";a:0:{}s:11:"DESCRIPTION";a:0:{}s:2:"ID";a:0:{}}
Дисплей Нет
Степень защиты (IP) IP54
Измеряемый параметр Температура
