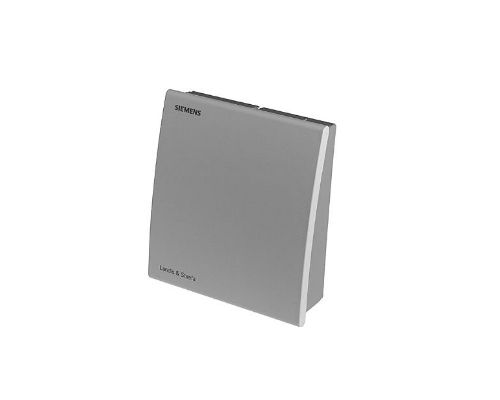

Краткое описание

Для систем отопления, вентиляции и кондиционирования воздуха, особенно, где требуется высокий уровень комфорта.

• Датчик комнатной температуры

Sensing element	LG-Ni1000
Чувствительный элемент, температура	LG-Ni1000
Постоянная времени	7 мин
Диапазон измерения температуры	0...50 °C
Точность измерений	При 0...50 °C: ±0.8 ° K
Электрические подключения	Винтовые зажимы
Класс защиты	IP30

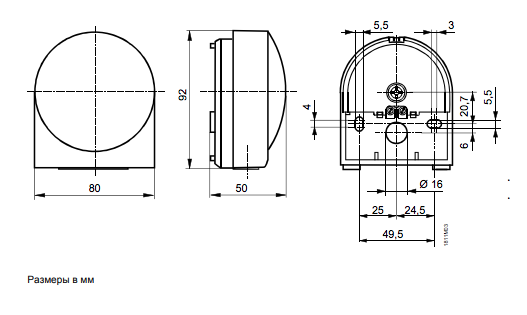

Размеры (Ш х В х Г)	90 x 100 x 32 мм

Применение

Датчики QAA24 применяются для систем отопления, вентиляции и кондиционирования воздуха как измерительные датчики для измерения и регулирования комнатной температуры.

Устройство

Прибор предназначен для настенного монтажа. Он подходит для применения с любыми имеющиеся в продаже распределительными коробками. Кабели могут быть подключены с тыльной стороны снизу или сверху через отверстия. Прибор состоит из двух основных секций: Корпус и основная плата. Оба соединенны вместе, но могут рассоединяться. В корпусе размещен термочувствительный элемент и, в зависимости от типа один или с ручкой задания уставки и рабочие элементы. На основной плате расположены клеммы.

Функционирование QAA24

Наружные датчики предназначены для измерения комнатной температуры.

Измерительный элемент

Примечание по наладке

Для определения допустимых диапазонов и погрешностей измеренной величины, обратитесь к «Базовой документации» соответствующей системы управления.

Схема подключения QAA24

Примечания по установке QAA24

Место установки:

• На внутренней стене помещения, которое будет нагрето или где кондиционируется воздух. Не рекомендуется устанавливать в проемах, полках, позади отражателей, и вблизи источников высокой температуры.


• На прибор не должен попадать прямой солнечный свет.
• Допустимые условия окружающей среды должны быть соблюдены.
• Инструкции по установке напечатаны на упаковке.


Во избежание ошибок измерения, вызванных циркуляцией воздуха, кабельный ввод датчика необходимо закрыть уплотнителем. Покраска корпуса датчика не допускается.

Логистическая информация

Длина упаковки, см	9,5
Ширина упаковки, см	10,9
Высота упаковки, см	5,2
Вес, кг	0,108

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
