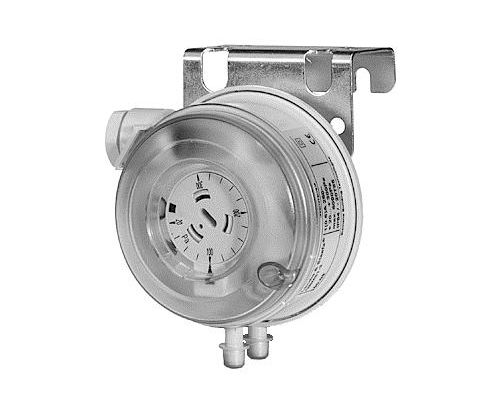

QBM81-5: Датчик-реле перепада давления по воздуху (50….500 Па), IP54

Есть в наличии

Датчик серии QBM для измерения перепада давления воздуха на диапазон 50…500 Па с выходным сигналом реле. Степень защиты IP54.
5310,00 руб
5310 руб.
Цена указана без НДС
Количество

Краткое описание

Применяется для контроля протока воздуха и неагрессивных газов.
  • Для установок вентиляции и кондиционирования воздуха;
  • Для наблюдения за фильтрами и потоками воздуха, приводными ремнями вентиляторов;
  • Для наблюдения давления в чистых помещениях, на кухнях и т.п.;
  • Легко устанавливаются;
  • >1 млн циклов переключения;
  • Исключительная точность настройки и регулирования;
  • Долговременная стабильность отсчётных точек выключения.

Дискретные выходы CO: 1 , Беспотенциальный
Допустимое рабочее давление 7.5 кПа
Температура окружающей среды, работа -20...85 °C
Положение при монтаже Диафрагма - вертикально, коннекторы для трубок - вниз.
Дискретный выход, напряжение переключения AC 24…250 В; 24 В
Дискретный выход, ток коммутируемой цепи 0.01…5 (3) A
Диапазон измерения 50…500 Па
Соединение Ниппели ∅ 6.2 мм
Класс защиты IP54
Размеры (Ø x Д) 81 x 90 мм

Применение

В установках вентиляции и кондиционирования воздуха:

  • Для наблюдения перепада давления, отрицательного или положительного,
  • Для наблюдения за воздушными фильтрами и потоками воздуха,
  • Для наблюдения за приводными ремнями вентиляторов;
  • Датчики могут использоваться в чистых помещениях, кухнях и т.п..

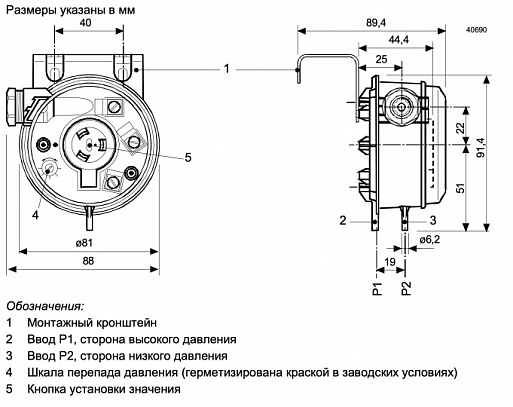

Механическое устройство

Датчик перепада давления QBM81-5 состоит из:

  • Корпуса и крышки,
  • Мембраны,
  • 1 монтажный кронштейн из тонколистовой стали.

Монтажный комплект FK-PZ3 (аксессуар, адаптер для воздуховода):

  • 2 адаптера воздуховода,
  • 4 крепёжных винта,
  • Полая трубка длиной 2 м, диаметром 5/8 мм.

Техническое устройство:

Перепад давления между двумя отводами заставляет отклоняться мембрану, нагруженную пружиной. Эта мембрана обеспечивает долговременную стабильность точек переключения. На каждой модели для достижения исключительно точного регулирования выгравирована индивидуальная шкала. Возможности настройки приводятся в 5 диаграммах в разделе "Функциональность" ниже.

Функциональность

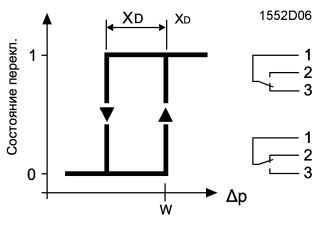

Функциональная диаграмма QBM81-5


  • XD = Дифференциал переключения
  • ∆p = Перепад давления
  • W = Верхняя точка переключения

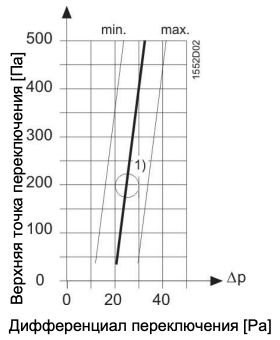

Точки переключения QBM81-5

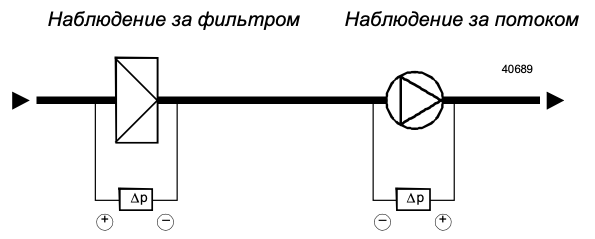

Примеры применения


  • + Давление на вводе фильтра
  • – Давление на выводе фильтра
  • + Давление на выводе вентилятора
  • – Давление на вводе вентилятора либо на стороне атмосферного давления. В случае радиальных вентиляторов их располагают по центру впуска.

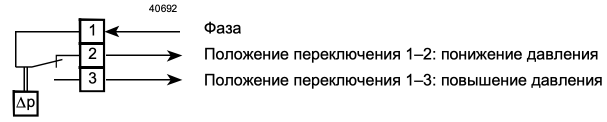

Соединительные клеммы QBM81-5


Логистическая информация

Длина упаковки, см 10,8
Ширина упаковки, см 12,7
Высота упаковки, см 10,1
Вес, кг 0,234

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Артикул QBM81-5
Среда Воздух
Название линейки Symaro
Терминалы под кабель 3 винтовых клеммы
Материал корпуса Поликарбонат
Срок гарантии, лет 5
Страна происхождения Швейцария
Серия QBM
Диапазон измерения давления (Па) 50…500 Па
Дисплей Нет
Степень защиты (IP) IP54
Выходной сигнал Реле
Измеряемый параметр Перепад давления
Температура окружающей среды, работа -30…85 C
Рабочая влажность <90 %
