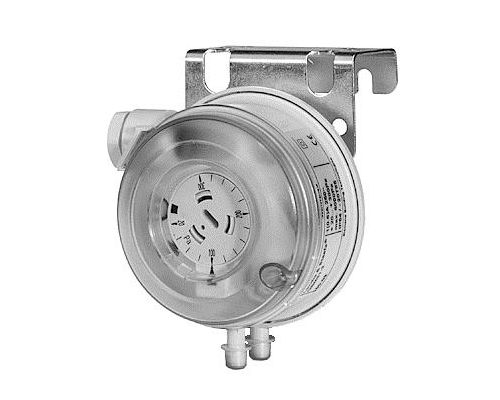

Краткое описание

Применяется для контроля протока воздуха и неагрессивных газов.

• Для установок вентиляции и кондиционирования воздуха;
• Для наблюдения за фильтрами и потоками воздуха, приводными ремнями вентиляторов;
• Для наблюдения давления в чистых помещениях, на кухнях и т.п.;
• Легко устанавливаются;
• >1 млн циклов переключения;
• Исключительная точность настройки и регулирования;
• Долговременная стабильность отсчётных точек выключения.

Дискретные выходы	Переключающий контакт , Беспотенциальный
Допустимое рабочее давление	7.5 кПа
Температура окружающей среды, работа	-20...85 °C
Положение при монтаже	Диафрагма - вертикально, коннекторы для трубок - вниз.
Дискретный выход, напряжение переключения	DC 24 В / AC 24...250 В
Дискретный выход, ток коммутируемой цепи	0.01...5 (3) A
Диапазон измерения	20…300 Па
Соединение	Соединение ∅ 6.2 мм
Класс защиты	IP54
Размеры (Ø x Д)	81 x 90 мм

Применение

В установках вентиляции и кондиционирования воздуха:

• Для наблюдения перепада давления, отрицательного или положительного,
• Для наблюдения за воздушными фильтрами и потоками воздуха,
• Для наблюдения за приводными ремнями вентиляторов;
• Датчики могут использоваться в чистых помещениях, кухнях и т.п..

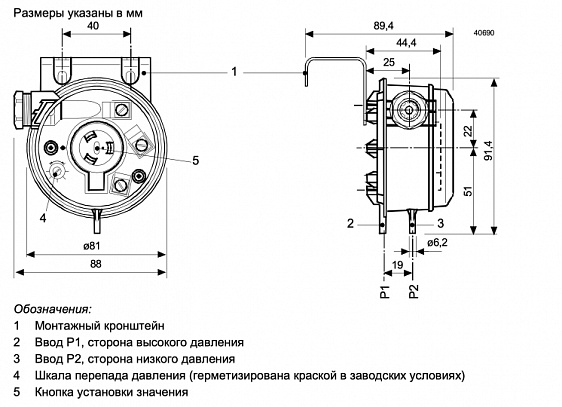

Механическое устройство QBM81-3

Датчик перепада давления QBM81-3 состоит из:

• Корпуса и крышки,
• Мембраны,
• 1 монтажный кронштейн из тонколистовой стали.

Монтажный комплект FK-PZ3 (аксессуар, адаптер для воздуховода):

• 2 адаптера воздуховода,
• 4 крепёжных винта,
• Полая трубка длиной 2 м, диаметром 5/8 мм.

Техническое устройство:

Перепад давления между двумя отводами заставляет отклоняться мембрану, нагруженную пружиной. Эта мембрана обеспечивает долговременную стабильность точек переключения. На каждой модели для достижения исключительно точного регулирования выгравирована индивидуальная шкала. Возможности настройки приводятся в 5 диаграммах в разделе "Функциональность" ниже.

Функциональность

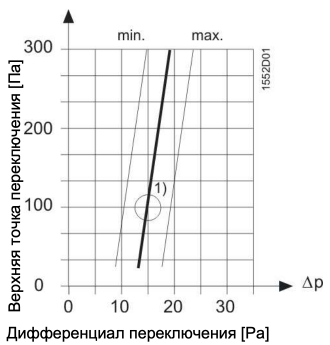

Функциональная диаграмма QBM81-3

• XD = Дифференциал переключения
• ∆p = Перепад давления
• W = Верхняя точка переключения

Точки переключения QBM81-3

Примеры применения

• + Давление на вводе фильтра
• – Давление на выводе фильтра
• + Давление на выводе вентилятора
• – Давление на вводе вентилятора либо на стороне атмосферного давления. В случае радиальных вентиляторов их располагают по центру впуска.

Соединительные клеммы QBM81-3

Логистическая информация

Длина упаковки, см	10,9
Ширина упаковки, см	12,6
Высота упаковки, см	9,8
Вес, кг	0,233

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
