Краткое описание

Рабочее напряжение	AC 24 V, DC 13.5...33 V
Потребляемая мощность	<0.5 ВА
Аналоговый выход, сигнальный	DC 0...10 V
Sensing element	Pressure diaphragm
Постоянная времени	1 с
Соединение	Connection branch, 6.2 mm dia.
Электрические подключения	Screw terminals
Диапазон измерения	-50…50 Па, -100…100 Па, 0…100 Па
Класс защиты	IP42

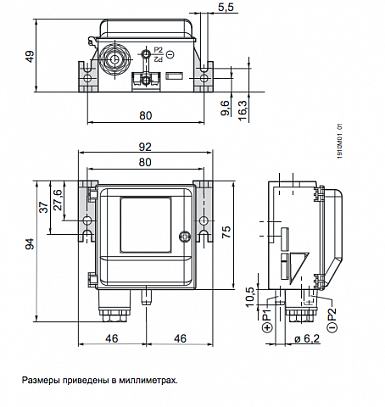

Размеры (Ш х В х Г)	92 x 94 x 49 мм

Применяется для измерения малых перепадов давления в воздуховодах вентиляции и систем кондиционирования, проверки потоков воздуха, наблюдения за состоянием фильтров и регулируемых вентиляторов.

Механическое устройство

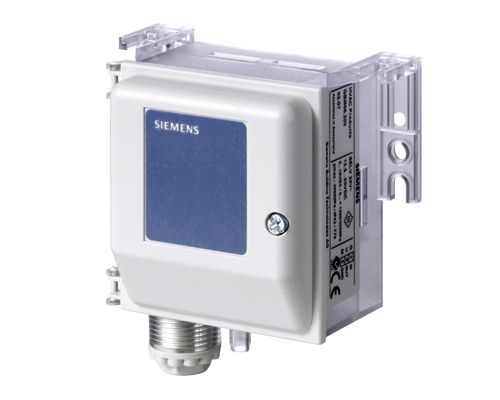

Датчик перепада давления состоит из:

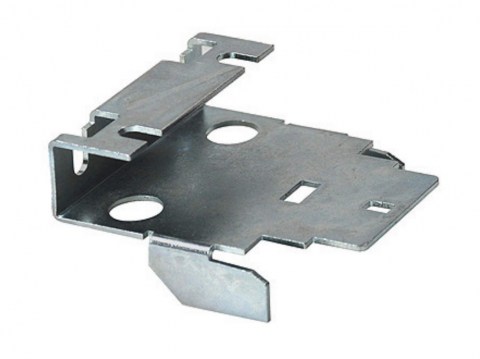

• Корпуса датчика с монтажным кронштейном, кабельным вводом и защёлкиваемой крышки со страхующим винтом,
• Камеры давления с мембраной и керамической балкой,
• Печатной электронной платы с клеммами и DIP-переключателем для выбора диапазона измерений
• Кнопка настройки нулевой точки.

Датчики давления имеют неразборную конструкцию. Изменение настроек не предусмотрено.

Настройка и элементы подключения:

1. 2 DIP-переключателя для выбора диапазона измерений
2. Сальник кабельного ввода Pg 11 (без лепестков стяжки кабелей)
3. Кнопка для настройки нулевой точки
4. Соединительные ниппели (см. "Замечания по монтажу")
5. Соединительные клеммы
6. Страховочный винт для откидывающейся крышки
7. LED-индикатор для отображения настройки нулевой точки.

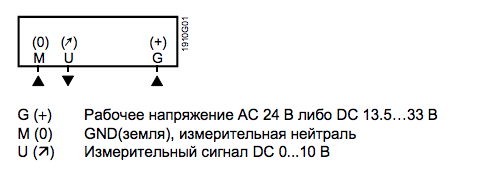

Соединительные клеммы:

Утилизация

Устройство классифицируется как электронные отходы согласно European Directive 2012/19/EC и не может быть утилизировано как бытовые отходы. Должны соблюдаться местные законы.

Логистическая информация

Длина упаковки, см	13,4
Ширина упаковки, см	14,1
Высота упаковки, см	10,8
Вес, кг	0,222

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
