Краткое описание

Привод для горелок, привод с зубчатым приводом, 10 с / 90 °, питание через шину CAN, с ключом Woodruff, номинальный крутящий момент 3 Нм, удерживающий момент 1,5 Нм

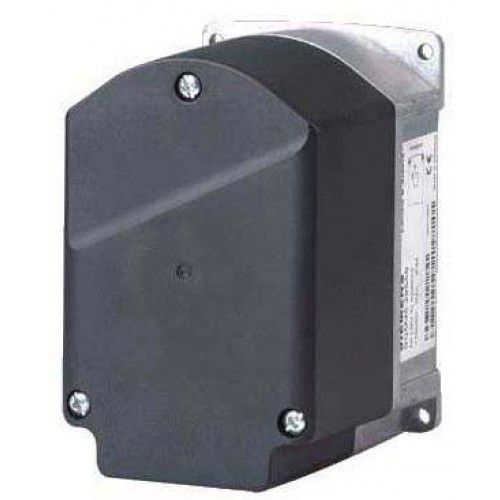

Сервопривод воздушной заслонки Siemens SQM45.291B9 – представитель обновленной серии «В», с усовершенствованной конструкцией. Применяется для регулирования положения заслонки газовой/ жидкотопливной горелки, газового клапана и прочих устройств.

 Ключевые характеристики

Артикул	SQM45.291B9
Рабочее напряжение	AC 2 х 12 V
Класс безопасности	сверхнизкое напряжение с безопасной изоляцией от сетевого напряжения
Потребляемая мощность	9...15 VA
Степень защиты	IP 54
Время включения	50%,макс.3 мин. непрерывно
Угловая настройка	макс. 90°
Монтажное положение	произвольное
Кабельный ввод	2 х М16
Электрические соединения	RAST3,5 выводы
Направление вращения	выбирается на основном устройстве
Тип двигателя	шаговый

Особенности и исполнение

Системная шина используется для взаимосвязи по управлению и позиционированию. Шинный кабель также обеспечивает электропитание исполнительного механизма.

Исполнительный механизм может фиксироваться в любом положении.

Достоинства:

• точное регулирование;
• усиленная конструкция корпуса;
• высокий уровень электрозащиты (IP54);
• нетребовательность в обслуживании;
• вариативность установки;
• достойные характеристики в сочетании с приемлемой ценой.

Работа

Устройства SQM45.291B9 имеют прочную конструкцию. Они оснащены шестеренчатой передачей с малым окружным зазором.
Обратная связь по управлению и позиционированию осуществляется по системной шине (CAN).
Шинный кабель используется также для электропитания исполнительных механизмов.
Исполнительные механизмы приводятся в действие шаговыми двигателями и их можно позиционировать с дискретностью 0.1°. Характеристики и уставки (время работы, направление вращения, предельные позиции) исполнительного механизма задаются управляющим базовым устройством. Время срабатывания сопутствующих элементов управления изменяется под действием основного устройства в зависимости от фазы контроля горелки (например, фаза пуска: короткое время работы; операция: длительное время работы).

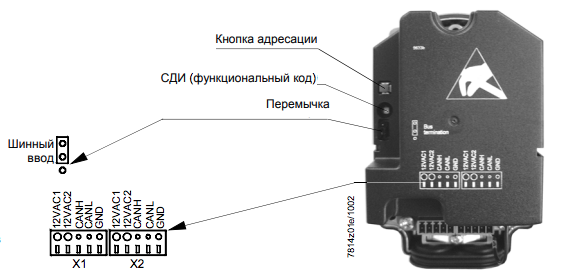

Нагрузочный резистор

В конце кабельной разводки последовательной шины должен быть установлен нагрузочный резистор.
Для этой цели перемычку следует настроить на ШИННОЕ ОКОНЧАНИЕ (Bus Termination) на последнем исполнительном механизме шинного кабеля, который активирует резистор.
На всех других исполнительных механизмах эта перемычка должна находиться в другом положении (деактивирована).

Логистическая информация

Длина упаковки, см	-
Ширина упаковки, см	-
Высота упаковки, см	-
Вес, кг	0,99

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
