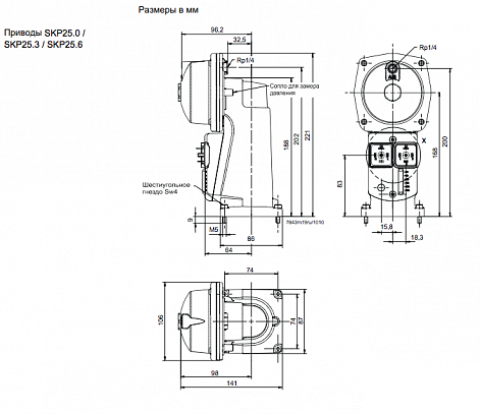

Привод SKP25.003E2 работает как регулятор давления газа и регулирует давление в соответствии с заданной уставкой, используя для этого установочную пружину или сигнал сжатого воздуха.

Краткое описание

Привод для газовых клапанов, вкл. / выкл., с регулятором постоянного давления, стандартный, разъем согласно DIN EN 175301-803, исполнение A, без концевого выключателя всегда с индикацией хода, AC 200 В, 50/60 Гц, 1-ступенчатое открытие и закрытие (ЕС).

Особенности

• Функция открытия / закрытия для предохранительной отсечки в соответствии CEN 161 при использовании клапанов Siemens
• Замедленное открывание (быстрое закрывание)
• Очень низкая потребляемая мощность
• Предназначены для применения с газами класса I...III
• На выбор с концевым выключателем или без него (заводская настройка)
• Возможность разъемного соединения
• Электрическая индикация работы
• Индикатор хода клапана
• Дополнительное техническое описание клапанов, см. «Применение»
• Модели для США по запросу

Применение

Его сферой применения являются главным образом наддувные горелки

• с механическим регулированием смешения (SKP25.0)
• с электронным регулированием смешения (SKP25.0)
• с двухступенчатым переключением уставки (SKP25.2)
• с регулированием равенства давлений (SKP25.3)
• с регулированием высокого давления до 200 кПа (SKP25.4)
• с регулированием нулевого давления (SKP25.6)

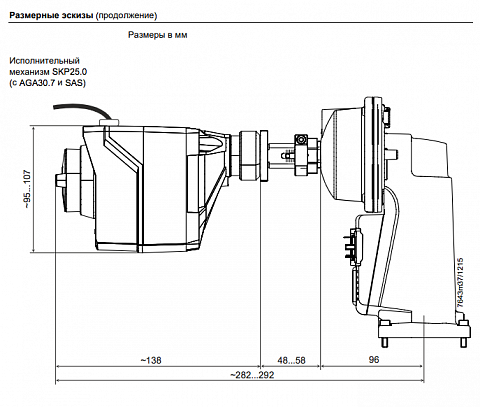

• с регулированием постоянного давления, однако при этом с электрической регулировкой уставки давления (SKP25.0 с AGA30.7 и SAS)

Указания по монтажу

• Выполняйте соответствующие местное действующие национальные предписания по технике безопасности
• Расположение крепежных отверстий в виде квадрата позволяет устанавливать устройства на клапанах VGx в 4 различных положениях с шагом 90° (в зависимости от клапана VGx)
• Монтаж и замену привода можно производить тогда, когда система находится под давлением; уплотнительные материалы не требуются
• SKP25 / SKP55 / SKP75: SKPx5 с функцией регулирования давления имеет вентиляционное отверстие на регуляторе давления газа. Пользователь должен принять необходимые меры предосторожности во избежание перекрывания вентиляционного отверстия
• Не забудьте проверить герметичность клапана после присоединения всех компонентов
• Ввод в эксплуатацию привода можно осуществлять только после его установки на клапан; в противном случаеон может быть поврежден
• Подключение линии питания и концевого выключателя производится напрямую с помощью штекерного разъема (в соответствии с DIN EN 175301- 803-A)
• Концевой выключатель имеет заводскую настройку
• Шток насоса нельзя вытаскивать с помощью элемента с завышенным ходом, так как этот латунный узел может отсоединиться

Рекомендации по установке и запуску в эксплуатацию

Принцип действия (функция защитного блокирования) такой же, как и у модели SKP15, однако приводы SKP25 в дополнение к этому с помощью пневматического регулятора управляют перепускным клапаном в гидравлическом контуре и тем самым – положением открытия клапана.

SKP25 с клапаном

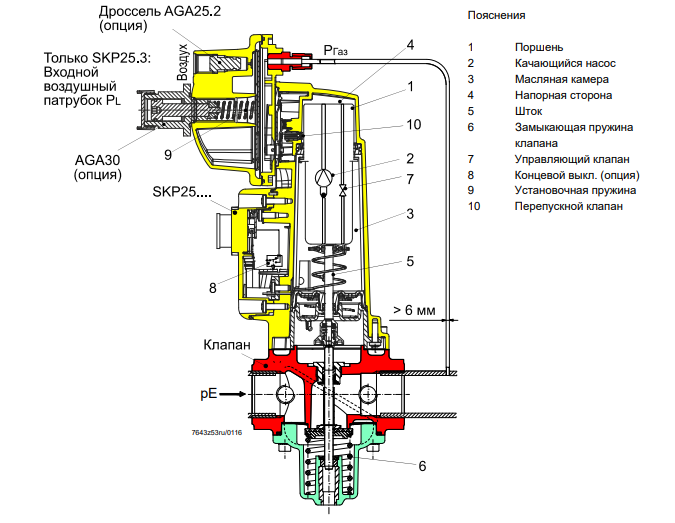

(Схематическое изображение)



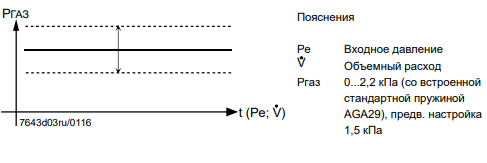

Настройка уставки «PГАЗ» производится вручную вращением регулировочного винта, который воздействует на установочную пружину (см. «Принадлежности»).

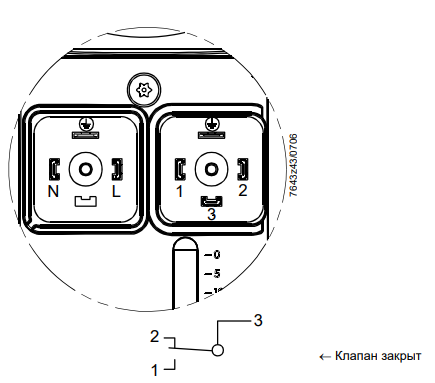

Назначение контактов в разъеме устройства

Разъем для подключения привода

Примечание к изделию

Срок службы:

Расчетный срок службы* комбинации клапана и привода составляет

Расчетный срок службы указан с условием использования клапана и привода в соответствии с данными технического описания. При достижении расчетного срока службы - имеется в виду количество пусков горелки или соответствующего времени работы -клапан и привод должны быть проверены авторизованным персоналом и, в случае необходимости, это оборудование необходимо заменить.

* Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.

Рекомендации по утилизации:

Привод состоит из электрических и электронных компонентов, а также работает на гидравлическом масле, которые нельзя утилизировать вместе с бытовым отходами. Необходимо обязательно соблюдать требования местного и общего действующего законодательства.

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
