Краткое описание

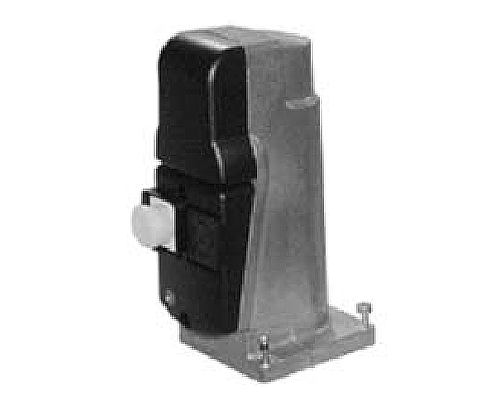

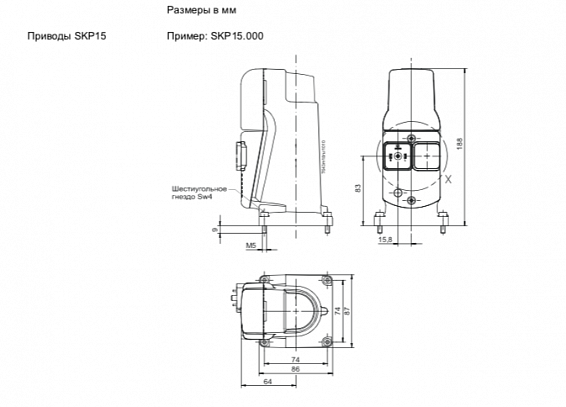

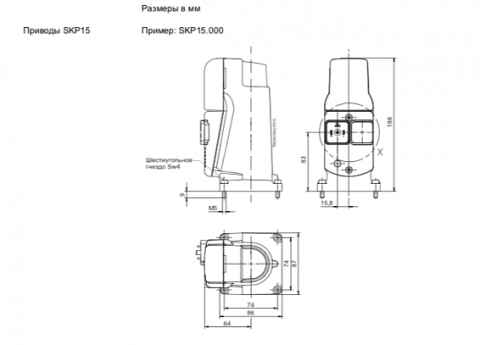

Привод для газовых клапанов, вкл. / выкл., без контроля давления, стандартный, разъем согласно DIN EN 175301-803, исполнение A, без концевого выключателя, без индикатора хода, AC 230 В, 50/60 Гц, 1-ступенчатое открытие и закрытие (ЕС).

Особенности

• Функция открытия / закрытия для предохранительной отсечки в соответствии CEN 161 при использовании клапанов Siemens
• Замедленное открывание (быстрое закрывание)
• Очень низкая потребляемая мощность
• Предназначены для применения с газами класса I...III
• На выбор с концевым выключателем или без него (заводская настройка)
• Возможность разъемного соединения
• Электрическая индикация работы
• Индикатор хода клапана
• Дополнительное техническое описание клапанов, см. «Применение»
• Модели для США по запросу

Применение

Электрогидравлический привод SKP15.0001E предназначен преимущественно для использования в газовых топочных установках. Арматура медленно открывает и быстро закрывает. Индикатор хода клапана на приводе может поставляться только с концевыми выключателями.

Указания по монтажу

• Выполняйте соответствующие местное действующие национальные предписания по технике безопасности
• Расположение крепежных отверстий в виде квадрата позволяет устанавливать устройства на клапанах VGx в 4 различных положениях с шагом 90° (в зависимости от клапана VGx)
• Монтаж и замену привода можно производить тогда, когда система находится под давлением; уплотнительные материалы не требуются
• Не забудьте проверить герметичность клапана после присоединения всех компонентов
• Ввод в эксплуатацию привода можно осуществлять только после его установки на клапан; в противном случаеон может быть поврежден
• Подключение линии питания и концевого выключателя производится напрямую с помощью штекерного разъема (в соответствии с DIN EN 175301- 803-A)
• Концевой выключатель имеет заводскую настройку
• Шток насоса нельзя вытаскивать с помощью элемента с завышенным ходом, так как этот латунный узел может отсоединиться

Рекомендации по установке и запуску в эксплуатацию

При подаче электропитания включается насос и закрывается управляющий клапан. Теперь масло нагнетается из камеры, расположенной ниже поршня, в камеру над поршнем. Давление масла заставляет поршень опуститься вниз. При этом клапан открывается, преодолевая давление замыкающей пружины. Насос до отключения остается под напряжением. При отключении или в случае отключения электричества насос выключается, а управляющий клапан открывается, за счет чего усилие замыкающей пружины толкает поршень назад. Система обратного потока откалибрована таким образом, что клапану потребуется менее 0,6 секунды для достижения полностью закрытого положения.

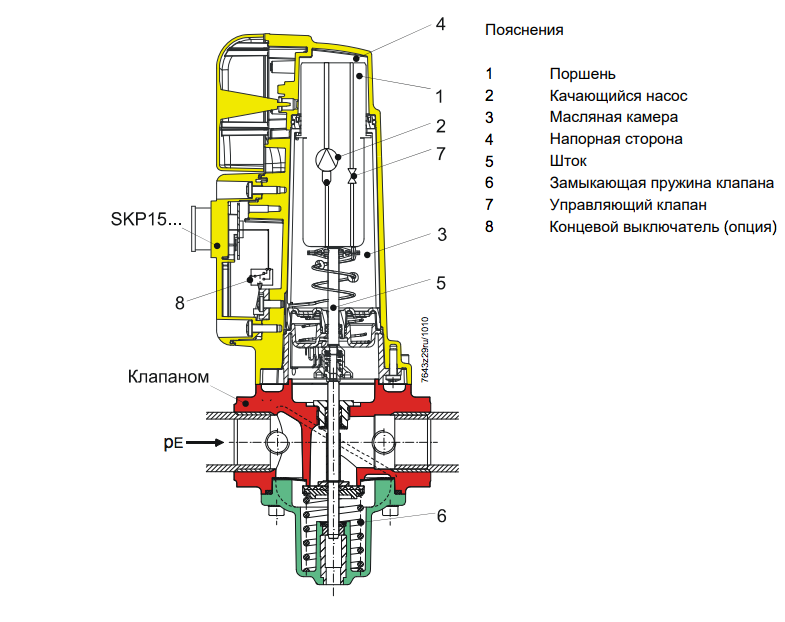

SKP15 с клапаном
(Схематическое изображение)

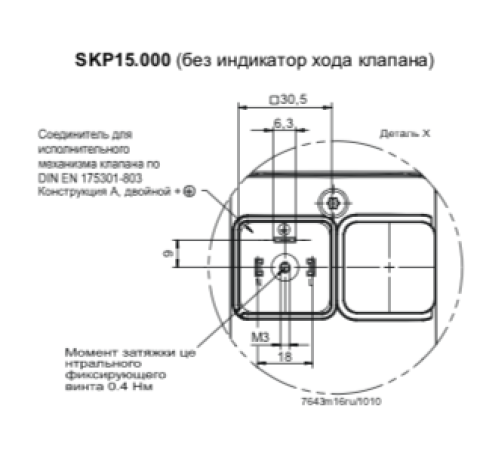

Назначение контактов в разъеме устройства

Разъем для подключения привода

Примечание к изделию

Срок службы:

Расчетный срок службы* комбинации клапана и привода составляет

Расчетный срок службы указан с условием использования клапана и привода в соответствии с данными технического описания. При достижении расчетного срока службы - имеется в виду количество пусков горелки или соответствующего времени работы -клапан и привод должны быть проверены авторизованным персоналом и, в случае необходимости, это оборудование необходимо заменить.

* Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.

Рекомендации по утилизации:

Привод состоит из электрических и электронных компонентов, а также работает на гидравлическом масле, которые нельзя утилизировать вместе с бытовым отходами. Необходимо обязательно соблюдать требования местного и общего действующего законодательства.

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
