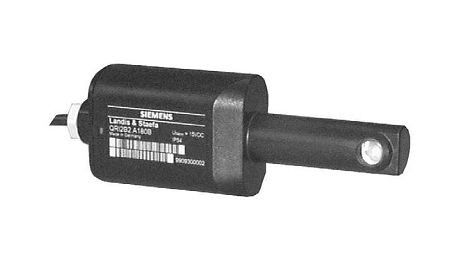

Краткое описание

Инфракрасный датчик пламени для автоматов горения Siemens для контроля газового и масляного пламени а также других видов пламени, излучающего свет в ИК-диапазоне.

Применение

Датчик QRI2B2.B180В имеет следующие особенности и характеристики: - Инфракрасный датчик пламени с чувствительным элементом, воспринимающим ИК-излучение - Усилитель сигнала пламени - Они могут использоваться для фронтальной и боковой (90°) установки. - Подходит для автоматов горения LMV5... - Фиксация на горелке с помощью фланца и хомута Максимальное значение спектральной чувствительности датчика QRI2B2.B180В составляет ок. 2 мкм и тем самым охватывает инфракрасное излучение газового, масляного пламени, пламени при сгорании угля, а также других источников инфракрасного излучения. Благодаря применению электронной системы контроля сигнала пламени датчик QRI2B2.B180В в сочетании с подходящим автоматом горения можно использовать для горелок в непрерывном и повторно-кратковременном режиме работы. С учетом чувствительности датчик QRI2B2.B180В можно устанавливать за ротаметром горелки.

Замечания по монтажу

• Выполняйте соответствующие местные действующие национальные предписания по технике безопасности.
• Фиксация датчика на горелке производится с помощью фланца и хомута, и с помощью фиксирующего винта хомута можно легко отрегулировать его положение для обеспечения оптимальной видимости пламени. При настройке датчика силу сигнала пламени можно контролировать на блоке индикации и управления AZL5... автомата горения LMV5... или с помощью измерительной схемы.
• Помните о том, что металлическая часть фланца электрически соединена с заземленным корпусом горелки.

Напряжение питания - работа - тест	DC 14 V ±5 % DC 21 V ±5 %
Напряжение сигнала	DC 0...5 V
Длина соединительного кабеля датчика	Мак. 180 см
Степень защиты	IP54
Потребляемая мощность	<0,5 W
Длина дополнительного кабеля датчика	Мак. 100 м
Класс безопасности	II
Вибрация в соответствии с IEC 6068-2-6	Мак. 1 g / 10...500 Hz
Вес с кабелем 180 см	Прибл. 0,175 кг
Монтажное положение	Опциональное

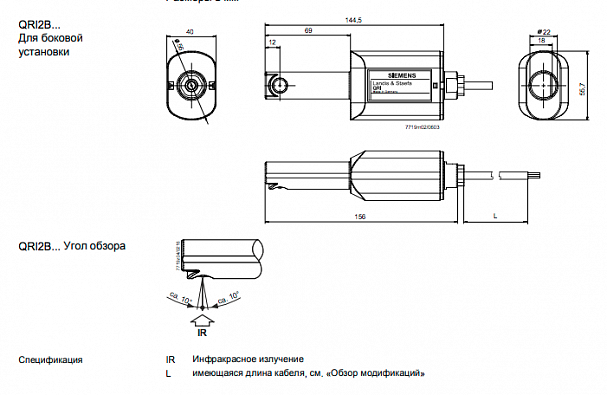

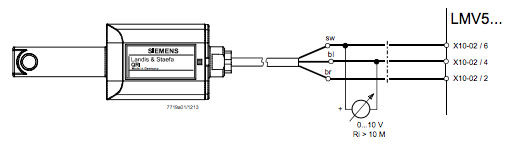

Измерительная схема и примеры подключения

Измерение сигнала датчика с помощью вольтметра обычно не требуется, так как интенсивность пламени отображается на блоке индикации и управления AZL5...

Логистическая информация

Длина упаковки, см	12
Ширина упаковки, см	16,7
Высота упаковки, см	8,8
Вес, кг	0,209

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
