Краткое описание

Применение

Датчики пламени применяются для контроля пламени горения газа, желтого или синего пламени горения жидкого топлива и для проверки искры зажигания.

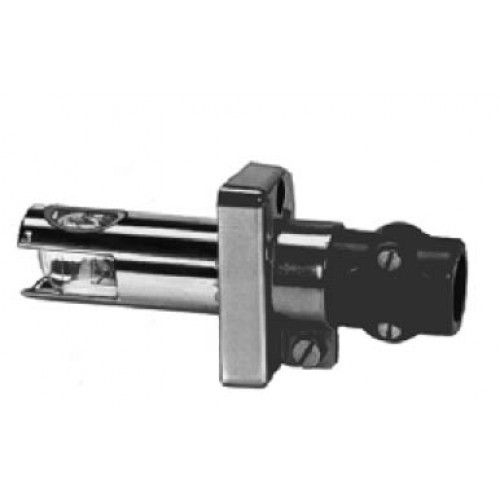

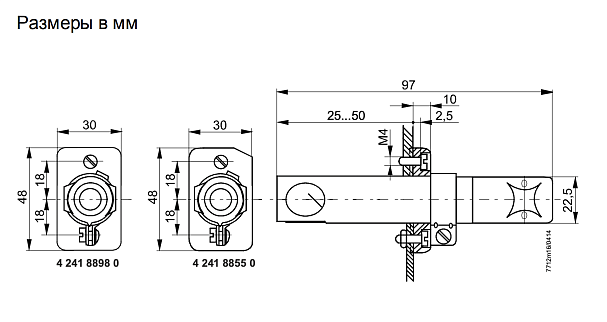

Механическая конструкция QRA2M

Замечания по монтажу

Следует убедиться в том, что строго соблюдается местное законодательство и нормативы
Момент затяжки для винтов крепления к корпусу QRA2M: макс. 0,3 Нм

Рекомендации по установке QRA2M

Следует всегда прокладывать кабели зажигания отдельно от остальных кабелей и самого устройства при соблюдении максимально возможного расстояния между ними.

Электрическое подключение датчика пламени

Важно добиться передачи сигнала практически без искажений и потерь:

• Никогда не прокладывайте кабель датчика пламени вместе с другими кабелями, так как линейная емкость уменьшает величину сигнала пламени. Используйте отдельный кабель
• Соблюдайте максимально допустимую длину кабеля датчика (см. «Технические данные» в описании на соответствующий тип автомата горения)

Рекомендации по запуску в эксплуатацию QRA2M

Безотказная работа горелки гарантируется, если только интенсивность УФизлучения в месте нахождения датчика пламени будет достаточно высокой для зажигания фотоэлемента датчика в течение каждой полуволны. Интенсивность УФ- излучения в месте нахождения датчика проверяют путем замера тока датчика пламени

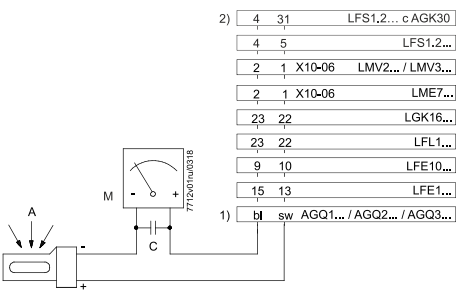

Цепь измерения для QRA2M

Примечание к изделию

Рекомендации по обслуживанию

Используйте сервисный адаптер KF8832 только кратковременно

Рекомендации по утилизации

Устройство содержит электрические и электронные компоненты, которые нельзя утилизировать с бытовым мусором. Необходимо соблюдать действующее местное законодательство.

Логистическая информация

Длина упаковки, см	-
Ширина упаковки, см	-
Высота упаковки, см	-
Вес, кг	0,031

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
