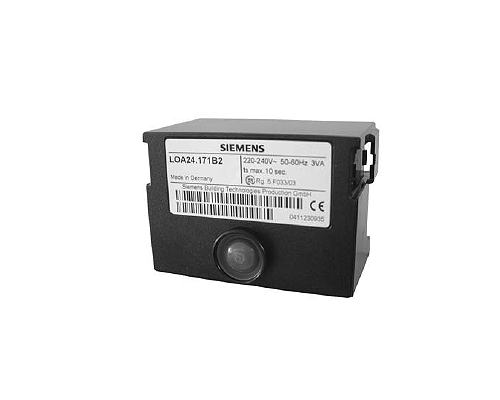

LOA24.171B17: Автомат горения (жидкотопливный), 2-ступенчатый, t1 = 13 с, TSA = 10 с, t3n = 15 ... 20 с, AC110В

Цена указана без НДС
Автоматы горения для контроля, включения и управления 1- или 2- ступенчатыми газовыми горелками. А также для газовых горелок малой и средней мощности (как правило, до 350 кВт) с нагнетателем или без него в повторно-кратковременном режиме работы.

Краткое описание

Автомат горения (жидкотопливный), без корзины подключения, двухступенчатое обнаружение минимального напряжения и мост для преднагрева топлива, t1 = 13 с, TSA = 10 с, t3n = 15 ... 20 с, АС 110 В, 50/60 Гц , стандартная версия, знак CE, подключение для IRD1010.

Применение, особенности

Применение

LOA24.171B17 используются для запуска, контроля и управления 1- или 2-ступенчатой принудительной тягой мазутных горелок с принудительной тягой в прерывистом режиме работы.

Желтое пламя контролируется фоторезистивными детекторами QRB..., синее пламя - детекторами синего пламени QRC....

Применение в соответствии с EN 267: Автоматические горелки с принудительной тягой для жидкого топлива

Прошли типовые испытания и утверждены в соответствии с DIN EN 230:1991

Общие особенности

  • Распознавание пониженного напряжения
  • Перемыкающий контакт для автомата

Рекомендации по установке

  • Убедитесь в том, что токоведущие и нейтральные провода правильно подключены к клеммам 1 и 2 блока управления горелки
  • Устанавливайте выключатели, предохранители, заземление и т.д. в соответствии с местными нормами.
  • Убедитесь, что максимально допустимая токовая нагрузка на соединительные клеммы не превышалась (см. Технические данные)
  • Не подавайте внешнее сетевое напряжение на управляющие выходы блока управления горелки.
  • При проверке функционирования устройств, управляемых блоком управления горелки (топливные клапаны или
  • аналогичные устройства), управление горелкой не должно быть подключено.
  • Чтобы отключить устройство от сети, необходимо выполнить полное отключение в условиях перенапряжения категории III в каждом полюсе.
  • Закрепите заземляющий наконечник в основании клеммы с помощью метрического винта и стопорной шайбы
  • или аналогичным
  • Выключатели, предохранители, заземление и т.д. должны соответствовать местным нормам;
  • первичный предохранитель макс. 10 A (быстродействующий)
  • В целях безопасности подведите нейтральный провод к распределителю нейтрали в основании разъема или к клемме 2. Подключите компоненты горелки (вентилятор, трансформатор зажигания и топливные клапаны) к распределителю нейтрали, как показано на рисунке 7435a14. На сайте
  • Соединение между нейтральным проводником и клеммой 2 предварительно подключено в клеммной базе основание
  • Всегда прокладывайте кабель зажигания высокого напряжения отдельно, на максимально возможном расстоянии от устройства и других проводов


Условные обозначения:

  • V... Топливный клапан
  • M Двигатель нагнетателя
  • Z Трансформатор зажигания

Схема внутренних соединений и временная диаграмма механизмов включения


-->

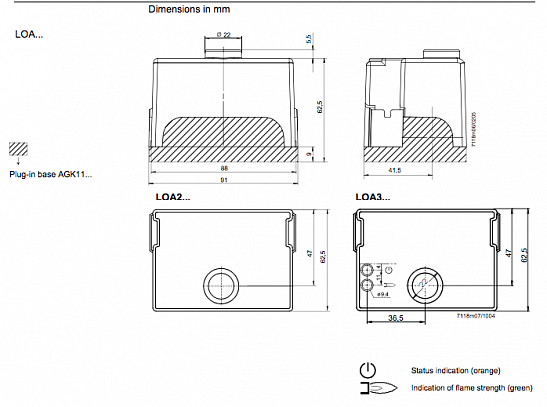

Артикул LOA24.171B17
t1 t1 = 13 с
TSA TSA = 10 с
t3 t3n = 15 ... 20 с
Срок гарантии, лет 5
Тип устройства Автоматы горения
Линейка автоматов горения LOA
Рабочее напряжение AC110В
