Автомат горения для

• Газовых, жидкотопливных или комбинированных воздуходувных горелок средней или большой мощности
• Многоступенчатых или модулирующих горелок с периодической работой
• Контролируемого управления воздушной заслонкой
• Контроль пламени с помощью – ультрафиолетового датчика QRA2 / QRA4 / QRA10 – и ионизационного электрода

LFL1.322 и это описание предназначены для использования производителями оригинального оборудования (OEMs), которые интегрируют автоматы горения в свои изделия

Краткое описание

Автомат горения (газ), без корзины подключения, t1 = 31 с, TSA = 3 с, t9 = 3 с, АС 230 В (Австрия + Германия). мин.заказ 10 шт.

Применение

• Управление и контроль воздуходувных горелок с регулируемым пламенем или пилотного устройства прерывания
• Для средней или большой мощности
• Для периодической работы (по меньшей мере, одно контролируемое выключение каждые 24 часа)
• Для универсального применения с многоступенчатыми или модулируемыми горелками
• Для применения со стационарными воздухоподогревателями (WLE)
• Для применения с комбинированными горелками
• Прошли типовые испытания и допущены в соответствии с DIN EN 298

Контроль пламени осуществляется с помощью датчика пламени QRA2 / QRA4 / QRA10 или ионизационного датчика пламени. Различие между 01 серией и 02 серией заключается в длительности безопасного времени для пилотной горелки среди горелок, оснащенных управляющими газовыми клапанами.

Рекомендации по установке

• Следует всегда прокладывать высоковольтные кабели зажигания отдельно от остальных кабелей и самого устройства при соблюдении максимально возможного расстояния между ними
• Не перепутайте нейтральные и находящиеся под напряжением провода
• Установите выключатели, предохранители и заземление в соответствии с действующими местными предписаниями
• Не превышайте максимально допустимую токовую нагрузку на соединительные клеммы
• Изоляция внутренней проводки, на которую подается сетевое напряжение, должна быть рассчитана на электрическую нагрузку, возникающую при надлежащем использовании

Указания по использованию

При использовании в комбинированных или жидкотопливных горелках подача жидкого топлива должна осуществляться с помощью двух последовательно подключенных запорных клапанов. Необходимо соблюдать следующие требования: EN 298:2012, глава 7.101.3.3 Время предварительной продувки в автоматах горения для жидкотопливных горелок и соответствующие нормы применения.

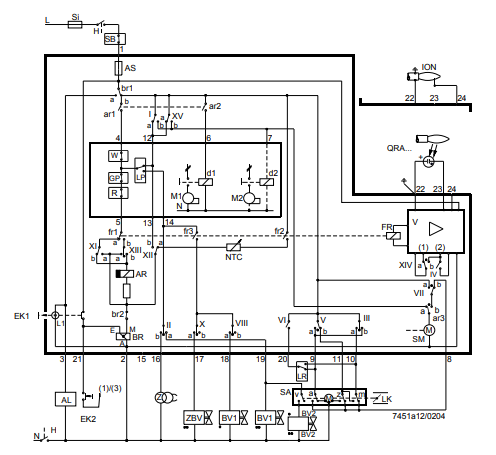

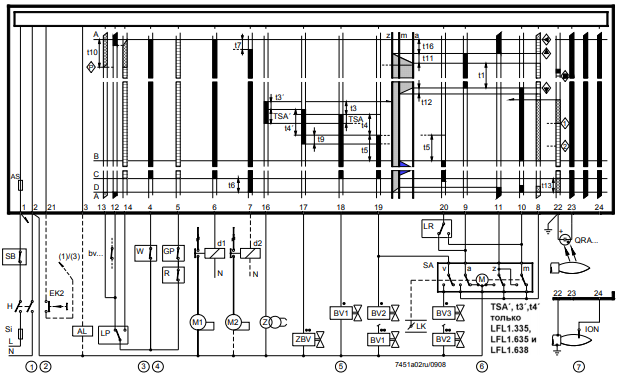

Схема подключения

Предупреждение! Не нажимайте кнопку дистанционного сброса блокировки «EK...» в течение более 10 секунд! Для подключения предохранительного запорного клапана обращайтесь к схеме оборудования, предоставленной фирмойизготовителем горелки.

Примечание к изделию

Срок службы:

Автомат горения имеет расчетный срок службы, который составляет 250 000 циклов запуска горелки, что при обычном режиме нагрева соответствует приблизительно 10 годам работы (начиная с даты изготовления, указанной на заводской табличке).

Расчетный срок службы указан с условием использования клапана и привода в соответствии с данными технического описания. По окончании срока службы, подразумевающего количество циклов включения горелки или соответствующее время использования, клапан и привод должны быть заменены сертифицированными специалистами.

Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.

Рекомендации по утилизации:

Устройство содержит электрические и электронные компоненты, которые нельзя утилизировать с бытовым мусором. Необходимо соблюдать действующее местное законодательство.

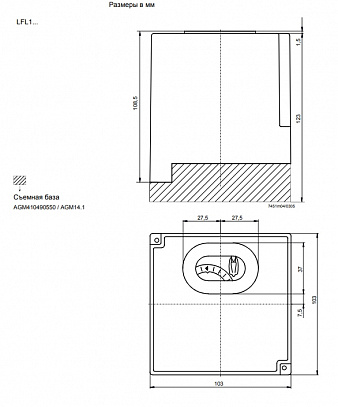

Механическая конструкция:

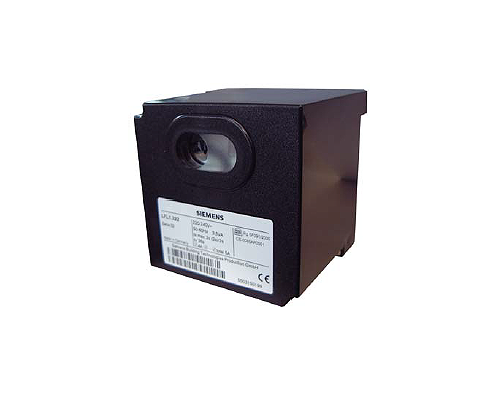

Автомат горения LFL1.322

• Съемная конструкция
• Сменный плавкий предохранитель устройства (включая запасной плавкий предохранитель)

• Изготовлен из ударопрочной, термостойкой пластмассы черного цвета
• Кнопка блокировки сброса со смотровым окошком имеют
• сигнальную лампу отказа
• индикатор блокировки
• соединен с программным шпинделем
• можно увидеть через прозрачную кнопку сброса блокировки
• с помощью доступных для понимания символов выдает указания о виде неисправности и времени ее возникновения
