Краткое описание

Панель оператора с дисплеем для LMV2 ../ LMV3 ... / LME .., IP54.
Дисплей и панели управления AZL23.00А9 предназначены для использования с пламегасителем LFS1, регуляторами горелок LME39 / LMO39 и горелками LMV2 и LMV3.

• Эти устройства используются для отображения, управления и параметризации определенных функций горелки, связанных и не связанных с безопасностью.
• Можно запрашивать и отображать основные данные установки и коды неисправностей

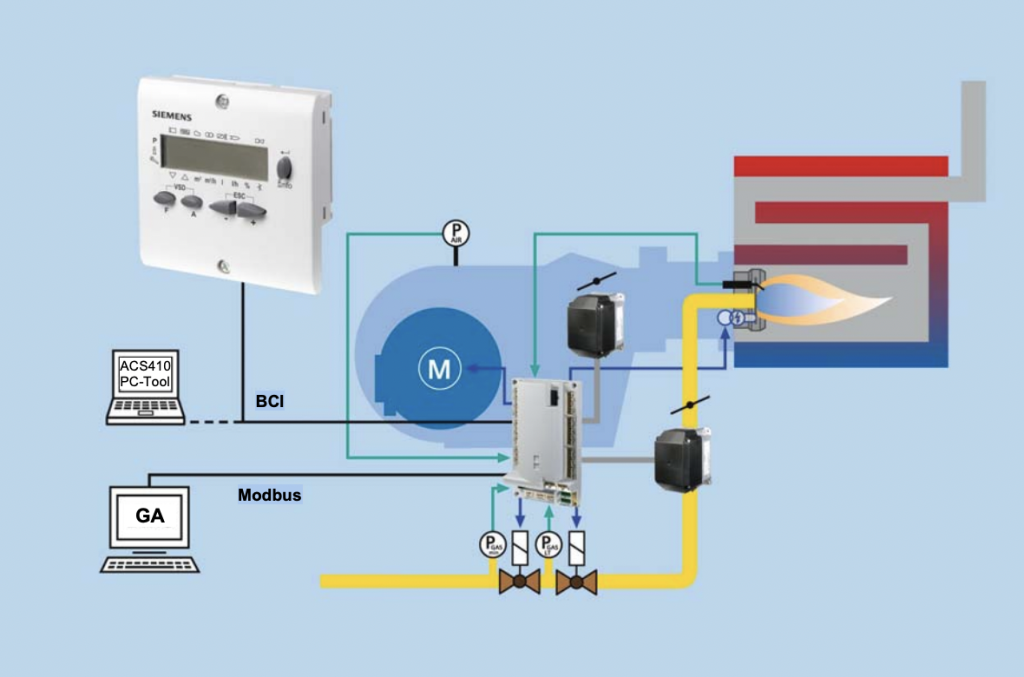

• Связь между AZL23.00А9 и системой защиты пламени / управления горелкой осуществляется через интерфейс BCI

AZL23.00А9 и данный технический паспорт предназначены для использования OEM-производителями, которые интегрируют
дисплея и панели управления в свои изделия!

Функции

Ниже приведен полный перечень функций устройства AZL23.00А9.
Конкретные функции и принцип работы должны быть определены в зависимости от типа используемого предохранителя пламени / управления горелкой.

• Корпус современного дизайна из перерабатываемого пластика
• Огнестойкий материал корпуса
• Индикация рабочих состояний, фаз программы и кодов неисправностей
• Настройка параметров и кривых соотношения
• 8-разрядный ЖК-дисплей со штрихами
• ЖК-дисплей с подсветкой (поддержка зависит от соответствующей защиты пламени /контроля горелки)
• 5 многофункциональных кнопок с возможностью сброса
• интерфейс BCI
• Готовность к дополнительной индикации неисправностей с помощью светодиода (по запросу)
• Функция резервирования / восстановления с определенными типами пламегасителей / горелок управления (по запросу)

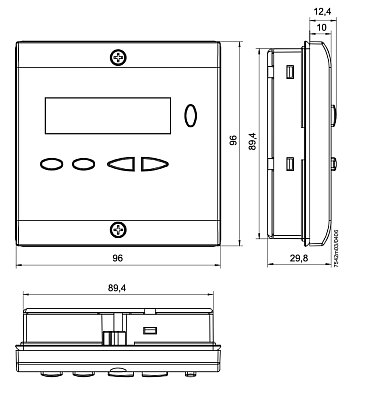

• Корпус предназначен для монтажа заподлицо с панелью
• Степень защиты IP54 при монтаже

Замечания по установке

• Штекеры соединительных кабелей для AZL23.00А9 могут быть сняты или заменены только при отключении электропитания установки (всеполярное отключение), поскольку отсутствует безопасное разделение между интерфейсом BCI и сетевым напряжением.
• Сигнальный кабель AGV50 от защитного устройства / управления горелкой к AZL23.00А9
• Поскольку между интерфейсом BCI и сетевым напряжением нет безопасного разделения, то сигнальный кабель AGV50 от блока защиты пламени / управления горелкой к AZL23.00А9 должен соответствовать определенным спецификациям (см. Технические данные).
• Технические характеристики сигнального кабеля AGV50..., необходимого для данного применения, указаны внутри крышки горелки. При использовании сигнальных кабелей, не соответствующих спецификации спецификации, существует опасность того, что требования не будут выполнены.
• Не прокладывайте сигнальный кабель AGV50 от предохранителя пламени / управления горелкой к устройству AZL23.00А9 вместе с другими кабелями
• Сигнальный кабель AGV50... и AZL23.00А9 должны транспортироваться и храниться таким образом, чтобы пыль и вода не оказывали неблагоприятного воздействия.
• Для обеспечения защиты от поражения электрическим током убедитесь, что перед включением сетевого напряжения - кабель правильно подключен к AZL23.00А9.
• AZL23.00А9 должен использоваться в сухой и чистой среде.
• Перед установкой устройства должны быть отключены от электропитания
• Проводка должна отвечать требованиям класса безопасности II
• Необходимо избегать статических зарядов, так как они могут повредить электронные компоненты устройства при прикосновении к ним.

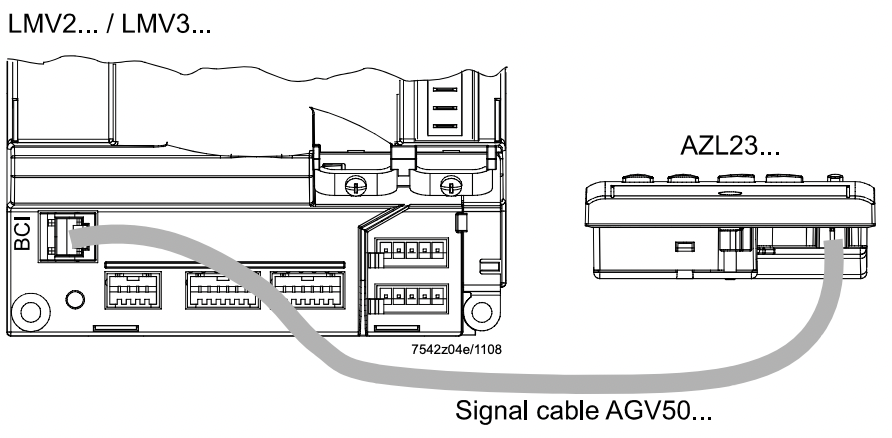

Схема соединения

Подключение AZL23.00А9 к LMV2.../ LMV3...

Логистическая информация

Длина упаковки, см	-
Ширина упаковки, см	-
Высота упаковки, см	-
Вес, кг	0,3

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
